某客户需要获取空气螺旋桨的高精度三维模型，华朗工程师使用拍照式三维扫描仪HL-3DS，快速、精准得获取了空气螺旋桨的三维数据，并在逆向设计软件中绘制了一个1:1的三维模型。

面临问题|Practical problems

        1.飞机螺旋桨的桨叶曲率变化大，传统测量方法无法满足测量需求。
        2.飞机螺旋桨中间的浆毂是连接发动机轴与桨叶的精密部件，客户对数据精度的要求非常高。

解决方案|Holon solutions

                 扫描用途：UG画图                                                              扫描流程

                 物体尺寸：总长1830.57mm                                        喷显像剂，贴标志点

                                                                                                                  ↓

                 使用设备：HL-3DS（两目）                                               三维扫描

                                                                                                                  ↓

                 测量精度：单幅0.012mm                                            点云数据、STL数据

                                                                                                                  ↓

                扫描时间：30分钟                                                                    图纸

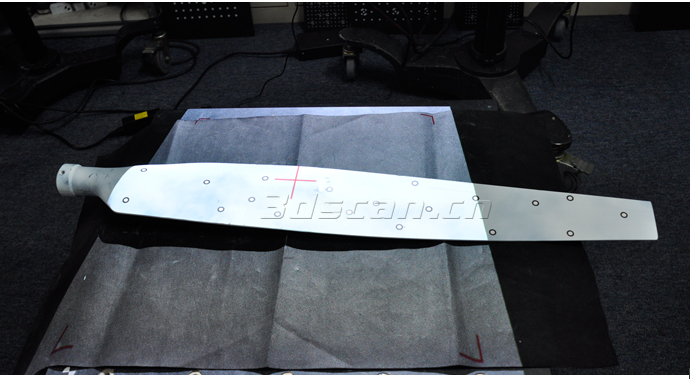

桨叶扫描现场

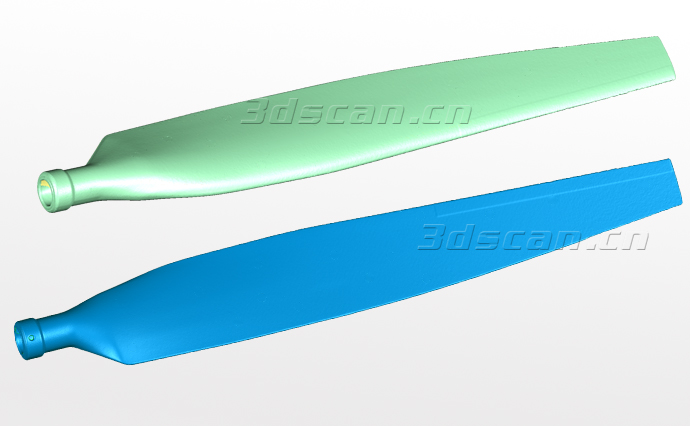

桨叶三维数据

      飞机螺旋桨是靠桨叶在空气中旋转将发动机的转动功率转化为推进力或升力的装置，它的质量将决定整架飞机的安全。因此客户希望使用当下比较流行的工业测量设备---三维扫描仪。它是一种非接触式的光学测量设备，具有扫描速度快，测量精度高，数据应用广泛等特点。华朗工程师在观察完该螺旋桨后，决定采用多功能型三维扫描仪HL-3DS。

前期准备：
       由于该物体桨叶为黑色，浆毂易反光，所以在扫描前需要喷一层显像剂。
       扫描立体物体需要进行多角度的拍摄，为了方便软件进行自动拼接，还需要给螺旋桨贴上比较稀疏的标志点。

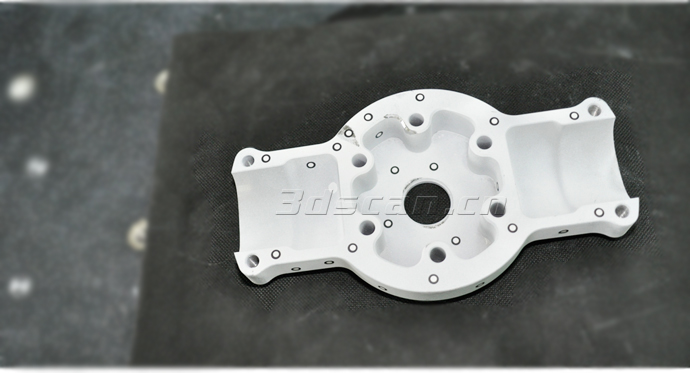

浆毂实物图

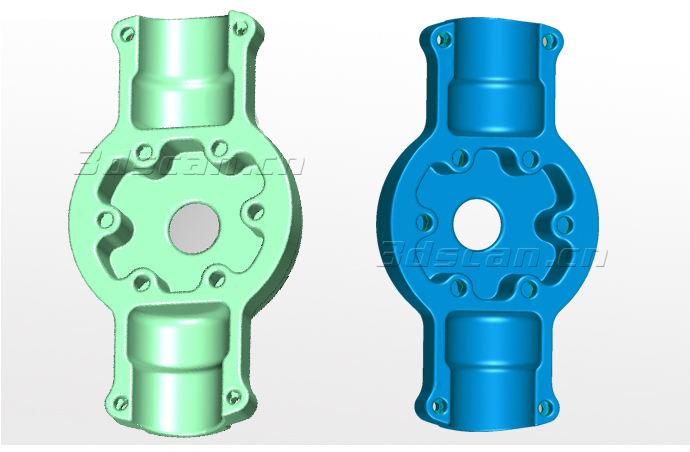

浆毂三维数据

扫描过程：
       HL-3DS是华朗技术团队自主研发的多功能型三维扫描仪，采用13步编码校准技术消除镜头畸变误差。外插法多频相移光栅技术均匀条纹投射，减少噪点。具有扫描精度高，扫描速度快，携带方便等特点。
       华朗三维自主研发的扫描软件操作方便，稳定性高。扫描过程简单且轻松，只需30分钟便可获得一个1：1的高精度三维点云数据，将其导入后处理软件可转换为三角网结构的STL数据，也可导入逆向软件。

飞机螺旋桨图纸
