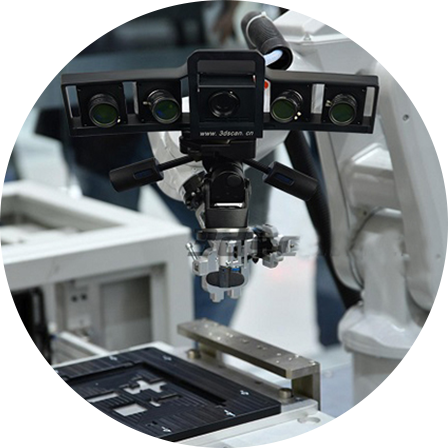

自动化三维扫描系统

自动化三维在线检测系统通过激光传感器进行光学非接触式扫描获得产品的轮廓数据

随着三维扫描领域飞速发展我司近二十年的技术积累推出自动化三维在线检测系统通过直接安装在生产线上的设备,利用三维软件测量技术进行实时检测及数据反馈,以便产品更好地生产指导工作,减少不必要的损失节约时间及生产成本大大提高生产效率。

自动化三维在线检测系统通过激光传感器进行光学非接触式扫描获得产品的轮廓数据,并将实时数据传递给处理单元,通过处理单元的决策调整控制单元以实现在线调整,让结果有利化。从而通过三维在线检测也可以轻松实现残次品的筛选和产品种类的分拣工作等,就如同给生产流水线和机械臂加了一双眼睛,提高产品生产效率和合格率。

产品特点

  ●操作性能安全

    人机协作机器人,无需护栏,操作简单方便

   ●全尺寸三维检测

      三维扫描获取工件完整的点云数据,使得全尺寸检测成为可能

  ●全自动扫描

     一键即可完成从三维扫描至生产检测报告的全过程

   ●高数据精度

      精度高达0.015mm,抗环境干扰能力强

  ●蓝光扫描技术

     三维在线检测系统采用蓝光三维扫描技术,可有效防止金属反光,有助于提高扫描质量

   ●流水线批量全自动检测

      机器人全自动三维在线检测对同一工件进行编程,即可完成批量化的全自动检测

技术优势

减少人工干预

使用机械臂或机器人操作,无需人工干预,减少生产成本,提高工作效率

蓝光扫描技术

三维在线检测系统采用蓝色三维扫描技术,可有效防止金属反光,有助于提升扫描质量

全尺寸三维检测

三维扫描获取工件完整的点云数据,使得全尺寸检测成为可能

高数据精度

精度高达0.015mm,抗环境干扰能力强。 使用3D软件测量技术进行实时检测和数据反馈

规格参数

产品型号Superscan II
扫描方式非接触式三维扫描(拍照式三维扫描)
投影、光栅技术微结构光投影、外插法多频相移技术(可选:蓝光/白光)
校准技术环形编码校准(13步)
单幅扫描范围(mm)独立模式400×300
100×75
  调节模式200×150
50×40
单幅测量精度(mm)±0.01
单面扫描时间(S)<5,<3
拼接方式全自动智能拼接,手动特征拼接
可扫描物体范围(mm)30~1500
平均采样点距(mm)0.06-0.47
工业三维摄影测量支持工业三维摄影测量拼接工程坐标点文件导入
工业相机   分辨率(像素)131万像素(可根据客户需求,可选200万,300万或500万像素)
 相机角度(度)18度,27度,32.5度
工业镜头(mm)8,12,16,25,35(根据型号配置)
校准单元金属/玻璃
工业操作台移动式操作架
数据输出格式ASC,STL,PLY, IGES
光源、能量(W)标准 100 W卤素灯;LED 50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯
适用领域模具、雕刻、卫浴、雕塑、玩具公仔、3D打印、小型零件等,逆向工程
工作温度、电源-10℃~50℃、100~240V AC
扫描装置系统尺寸(mm)440x140x120
   系统重量(kg)2.5KG

视频

产品配件

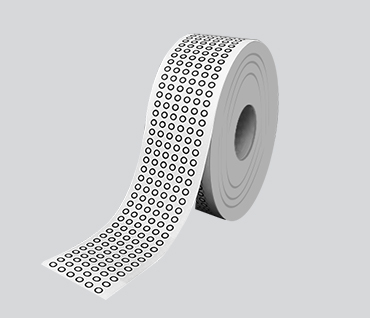

标志点

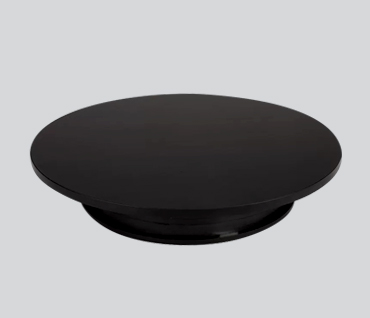

转盘

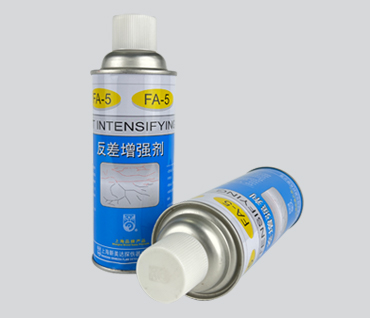

显像剂
