拍照式三维扫描仪HL-3DS+

三维扫描仪HL-3DS+(多功能型)采用进口镜头、进口工业相机、全新的外观工业设计

拍照式三维扫描仪采用新型编码校定技术,该技术是对三维摄影测量技术的核心掌握与应用,

降低物理畸变提高了原始三维数据扫描精度。采用外差法多频相移光栅技术,提高扫描点云质量。

与德国gom公司同步,真正拥有蓝光装置扫描系统,同时拍照式三维扫描仪扫描数据点间距可达

0.01mm,适合精细工件扫描;采用新型核心设计理念,应用碳纤维材料,提高产品工作时的稳定性。

产品特点

      ●13步编码校准技术

         消除镜头畸变误差,提高扫描精度


      ●便携式设计

          硬件系统体型小,占地少,无噪音,易拆易装,方便带至测量现场

      ●外差法多频相移光栅

         均匀条纹投射,点云数据精度高、无噪音数据

      ●兼容性强

         兼容摄影系统使扫描速度更快、精度更高,±0.006mm/m

      ●扫描速度快,效率高

         ≤3-5秒内可得到几百万数据点,效率高(也可以根据客户需求定系统

      ●专利设计(证书号:第2689311号)

         单机可完成4m左右工件扫描,数据无台阶、变形、条纹等多

扫描,易调节,适用多种工件要求

技术优势

工业设计

硬件体型小,空间使用少;方便随身携带,易于拆装; 多种扫描模式可以随意选择

工业镜头

进口原装镜头,扫描噪点率极低,百万级工业镜头,光学畸变小

多频相移光栅

同步国外光栅技术,外差法多频相移光栅;均匀条纹投射,点云数据精度高、无噪音数据; 微结构光投影采用LED冷光源,光源使用寿命35000h以上

校准技术

采用13步编码校准技术,消除镜头畸变误差,提高扫描精度

规格参数

产品型号HL-3DS (双目)HL-3DS+ (四目)
适用领域精密模具、3C产品、电子元件、珠宝设计、电子接插件等 逆向工程、三维检测
扫描方式非接触式三维扫描(拍照式三维扫描)
投影、光栅技术微结构光投影、外插法多频相移技术(可选:蓝光/白光)
校准技术环形编码校准(13步)
单幅扫描范围(mm)  独立模式200×150400×300
100×75
调节模式400×300200×150
200×15050×40
100×75
单幅测量精度(mm)±0.006
单面扫描时间(S)<5,<3
拼接方式全自动智能拼接,手动特征拼接
可扫描物体范围(mm)10~4000
平均采样点距(mm)0.01-0.47
工业三维摄影测量(精度)支持工业三维摄影测量拼接工程坐标点文件导入(≤±0.04mm/4m)
工业相机分辨率(像素)131万像素(可选配200万,300万或500万像素)
相机角度(度)18度,27度,32.5度
工业镜头(mm)8,12,16,25,35 根据型号配置
校准单元金属/玻璃/花岗岩
工业操作台移动式三脚架/专业工作台/重型操作架
数据输出格式ASC,STL,PLY, IGES
操作系统windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量(W)标准 100 W卤素灯LED ,50 W 高能LED(White);高能灯 (HPL) 250 W 卤素灯
标定板正方形花岗岩材质标定板
工作温度、电源0~40℃、100~240V AC
检测报告计量质量检测研究院出具的设备精度检测报告、标定版精度检测报告
相机平台前后360度自由调校平台
扫描装置系统尺寸(mm)360x150x125580x150x125
系统重量(kg)2.83.3

视频

产品配件

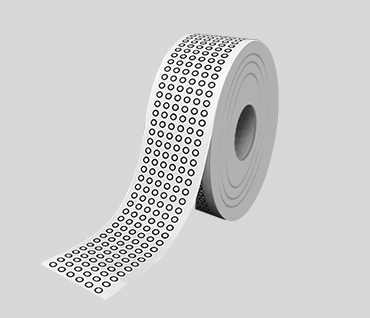

标志点

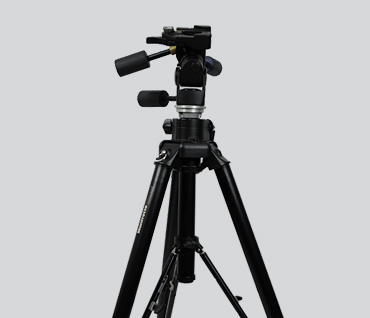

三脚架

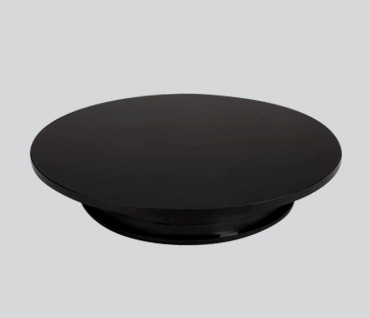

转台
