3DH-3M

新型手持式设计、重量轻(950g)、易携带

国内自主研发手持式激光三维扫描仪生产厂家,华光手持式三维激光扫描仪技术专业,该产品已经在

逆向工程与三维检测领域广泛应用。该产品采用新型手持式设计、重量轻(950g)、易携带;即拿即

用、无需交流电源;产品带自校准功能(模块),它采用红色线激光,具有两个工业相机,工作时使用

角型标志点,与扫描软件配合使用,支持摄影测量和自校准技术。特别适合现场三维扫描、野外三维

扫描、大工件三维扫描、无交流电源三维扫描等

产品特点

●工业级设计

   即拿即用,无需外接电源,全自主研发技术有保障

   ●全自主研发技术

      产品电路、光路、光学镜片、激光器等核心部件全自助研发设计,保

证产品使用稳定性、可靠性

●角型标志点拼接

   该技术优于同行,优于以往圆点拼接技术,拼接精度更高,使

精度提高3-5倍

   ●产品刚性设计

      抗温变形强,无需校准标定,即拿即用,大大提高工作效率5-20倍

●三维摄影测量功能

  系统自带摄影测量功能,使扫描精度更高,技术水平优于同行业

   ●采用新型手持设计

      采用新型手持式设计、重量轻(950g)、易携带;即拿即用、无需交流电源


技术优势

便携式设备

线激光手持三维扫描仪基础型号,轻松手持,方便灵活(国内首创发明)

自校准功能

扫描仪小巧易携,可单手操作;按钮设计灵活操控,无需回到电脑界面操作。 可以提高工作扫描效率,安全有保障

摄影测量功能

系统自带摄影测量功能,使扫描精度更高,分辨率更高

扫描范围

扫描范围可以根据扫描物体大小调节,适应多种工件要求。根据工件表面形状扫描

规格参数

产品型号3DH-3M
重量0.95 KG
尺寸270×90×40 mm
测量速度28,000 points/s;110,000 points/s;300,000 points/s
扫描区域270 毫米 x 225 毫米
光源线激光
激光安全等级II 人眼安全
Z 轴分辨率0.10mm-0.50mm
校准自校准
数据精度高达 0.040 mm
体积精度 0.08 mm/m
体积精度(结合三维摄影测量)0.020 mm ± 0.025 mm/m
扫描距离300 mm
扫描景深200 mm
扫描范围 建议0.1 – 4 米
软件Scanline
输出格式.stl、.ply、.xyz、.pnt
兼容软件Geomagic、 Solutions、 PolyWorks、CATIA V5 、 SolidWorks、 Pro/ENGINEER、NX 、Solid Edge、Inventor、Alias、3ds Max、Maya、Softimage等
连接标准 USB 接口
直流电源12V/1A
电脑配置CPU Intel i5-430M 或以上 内存 2G 或以上 硬盘:500G 或以上 图形加速 Nvidia GT 330M 或以上
操作温度范围-20~+50°C
操作湿度范围非冷凝10-90%

视频

产品配件

仪器箱

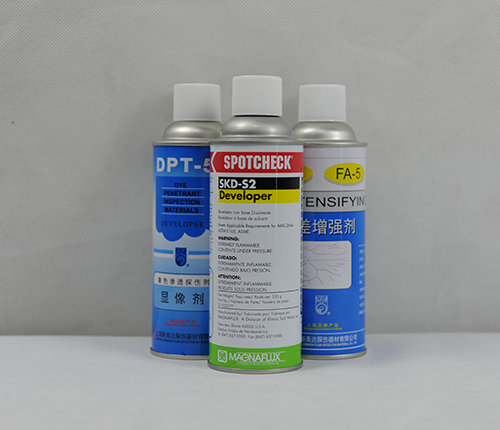

显像剂

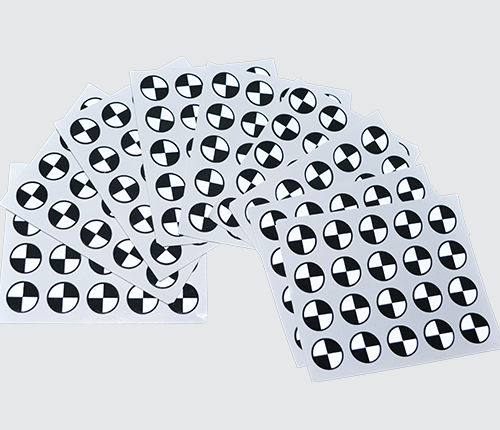

角点标志点
