追踪式三维扫描仪

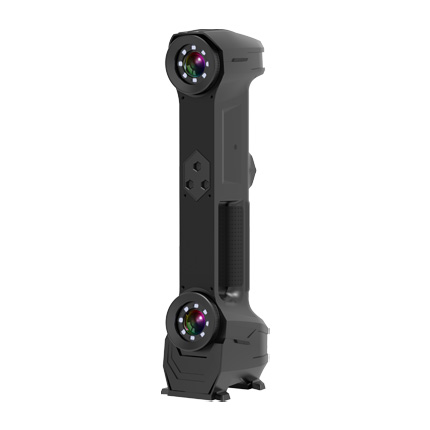

HL-Scan三维激光扫描系统,能够快速完成各种大小工件三维检测及逆向工程应用

●  目标点自动定位,无须臂或其他跟踪设备;
●  即插即用的系统,快速安装及使用;
●  点云无分层,自动生成三维实体图形(三角网格面);
●  7对十字交叉激光束+额外1束激光,扫描速度达48万次测量/秒;

●  手持任意扫描,随身携带操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求;

产品特点

●精度高

   精度可达004mm

●工作效率高

   无需固定安装,操作方便;不贴点,即拿即扫;无视车间震动等复杂

影响

●扫描速度快

   7×7交叉激光线+1条扫描深孔激光线;扫描速度达48万次测量/秒

●自动化测量

   配合机器人扫描减少人工干预扫描速度更快、精度更高、稳定性更强

●性能强

  黑色、高亮、彩色表面可直接扫描,无需任何预处理

●操作简单

  手持任意扫描,随身携带操作方便,适用范围广,可在狭窄的空间扫描,

对工作环境无要求

●可视化工作

   扫描工件的同时电脑显示实时数据


技术优势

混合工作模式

具有贴点与不贴点扫描双模式自由切换;根据扫描空间与扫描物件选择合适的模式;通过扫描仪上智能按钮系统方便实时切换

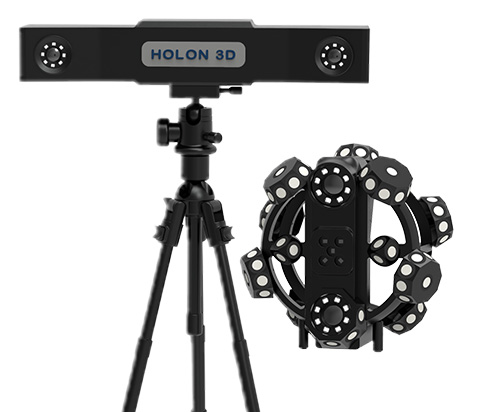

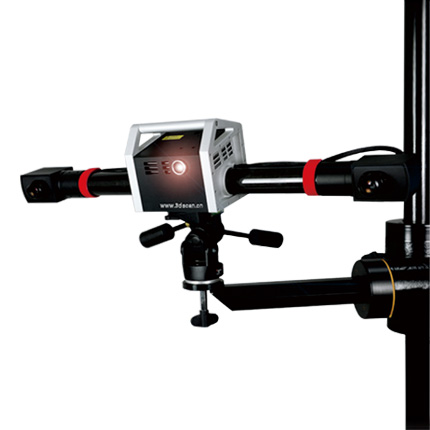

光学追踪技术

工作式光学追踪器实时跟踪HL-SCAN及被测工件上的定位点,确保在复杂环境下的高精度动态测量。

高效可不贴点

扫描前可以不贴点,即拿即扫,无需做任何处理;操作方便且提高工作效率。

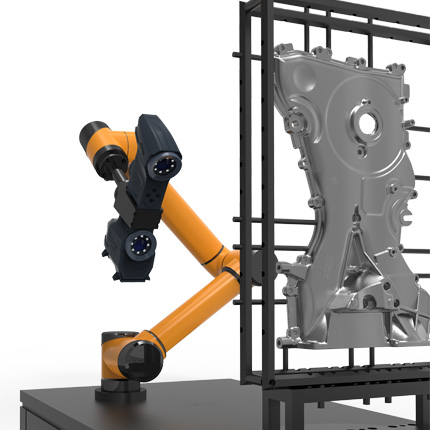

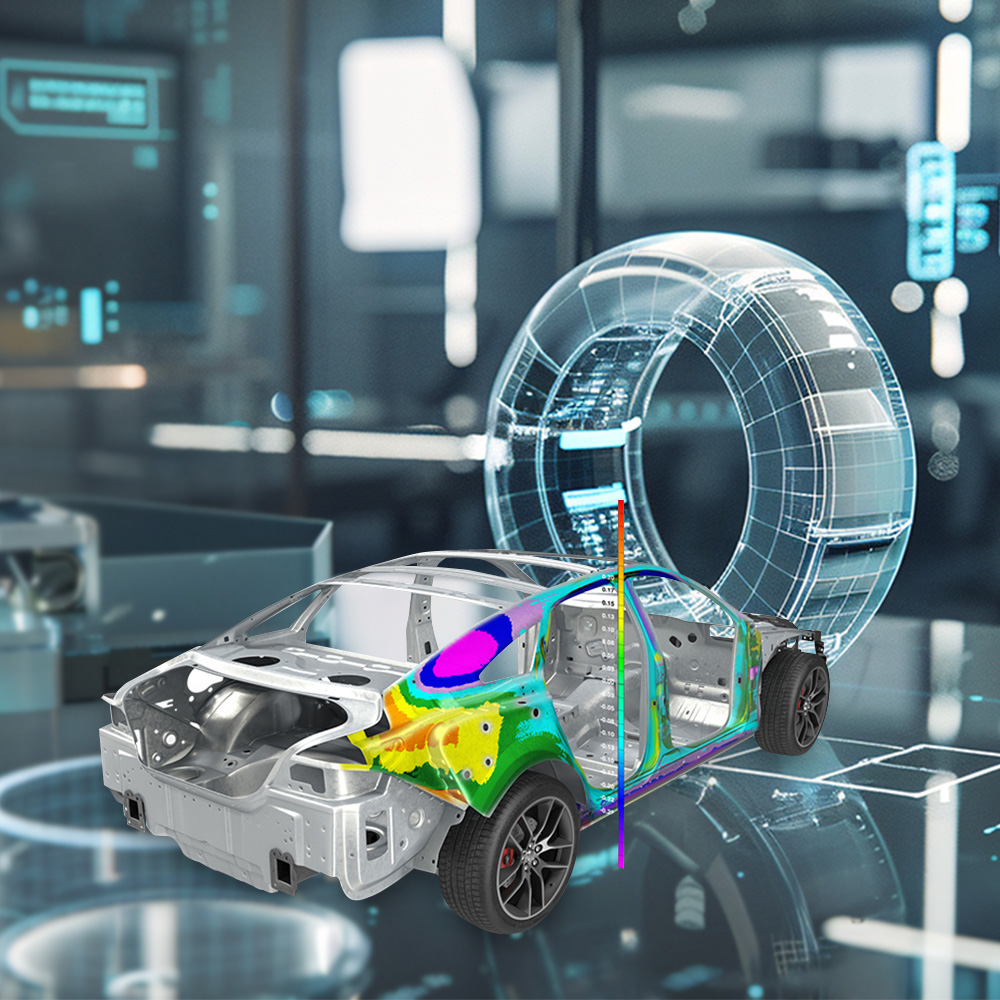

自动化检测

可以机器人自动化生产代替传统人工作业,实现在线自动质量检测,无需人工干扰,大幅提升生产自动化、智能化水平。

规格参数

产品型号

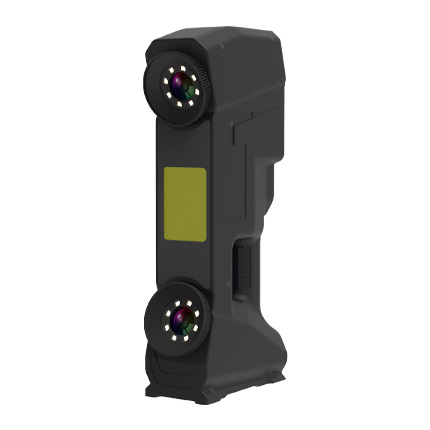

HL-Scan

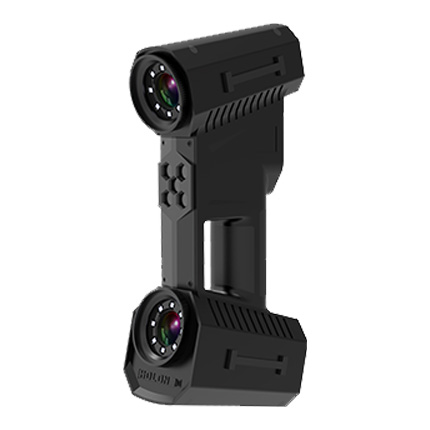

HL-Scan Pro
重量
1.5 Kg
测量速率
480,000次测量/秒
1,340,000 次测量/秒
扫描范围
最大440mm×420mm最大550mm×500mm

光源

14条交叉激光线+1束扫描深孔

26条交叉激光线+1束扫描深孔

分辨率

最高0.1mm

最高0.02mm

 激光类别                                                                    Ⅱ类(人眼安全)
 扫描精度  高达0.04mm高达0.025mm
体积精度9.6m3(3.5m)
0.075 mm
0.064mm

体积精度17.6m3(4.2m)

0.095 mm

0.078mm
体积精度(+HL-3DP)
0.044mm+0.015mm/m

景深

250mm

 400mm

基准距

300mm

350mm

贴点扫描体积精度(无需跟踪器)
/0.02mm+0.035mm/m
贴点扫描体积精度(+HL-3DP,无需跟踪器)
/0.02mm+0.015mm/m

传输方式

USB3.0

工作温度

-20~40℃

工作湿度(非冷凝)
10~90%

输出格式

.stl,.obj.asc.ply.txt.xyz.等,可定制

兼容软件

3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)

Dassault Systems(CATIV V5和SolidWorks)、PTC(PRO/ENGINEER)

Autodesk(inventor、Alias、3ds max、Maya、Softimage)

Siemens(NG和Solid Edge)

视频

产品配件

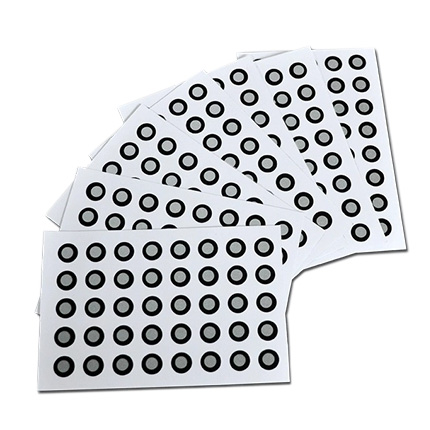

标志点

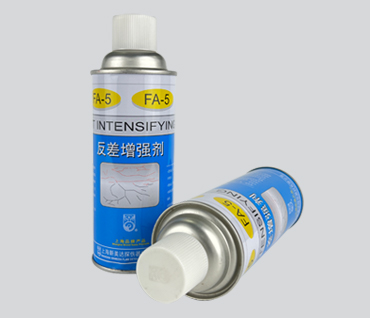

显像剂

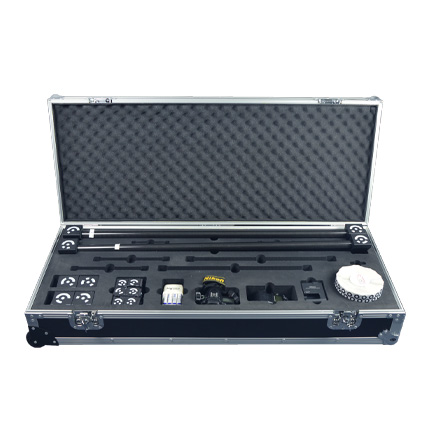

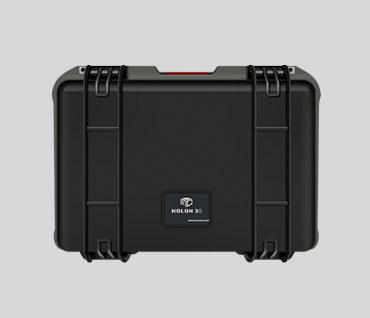

仪器箱
