HOLON D71

先进蓝光技术,高效率,适应性强,高扫描细节

手持式设计、易携带,即拿即用;高工作效率。蓝色激光光源、13对十字交叉激光束+7对精细扫描激激光束

+1条深孔扫描激光束,双工业相机,标志点自动拼接技术与扫描软件配合使用,支持摄影测量和自校准技术。

可根据用户需求灵活制定扫描方案

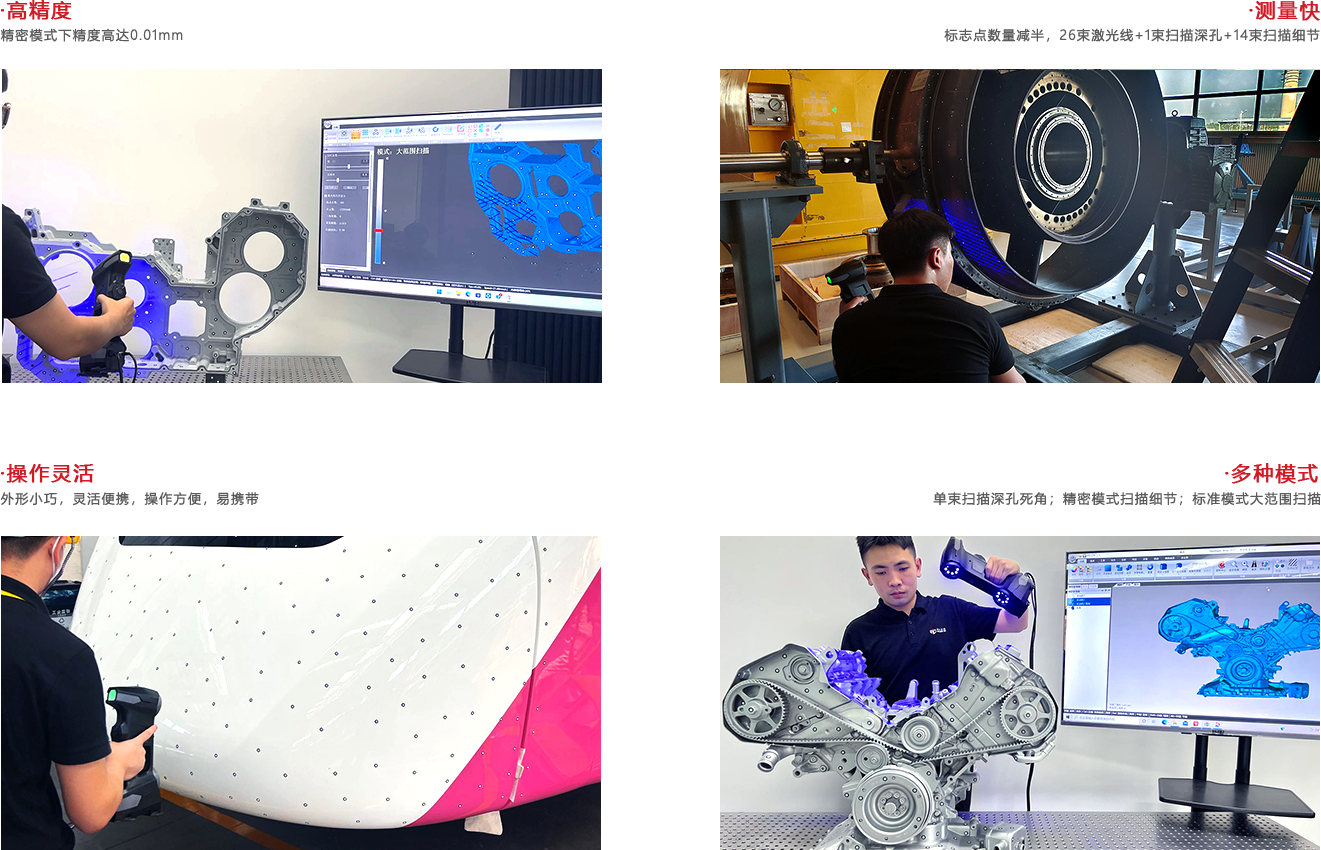

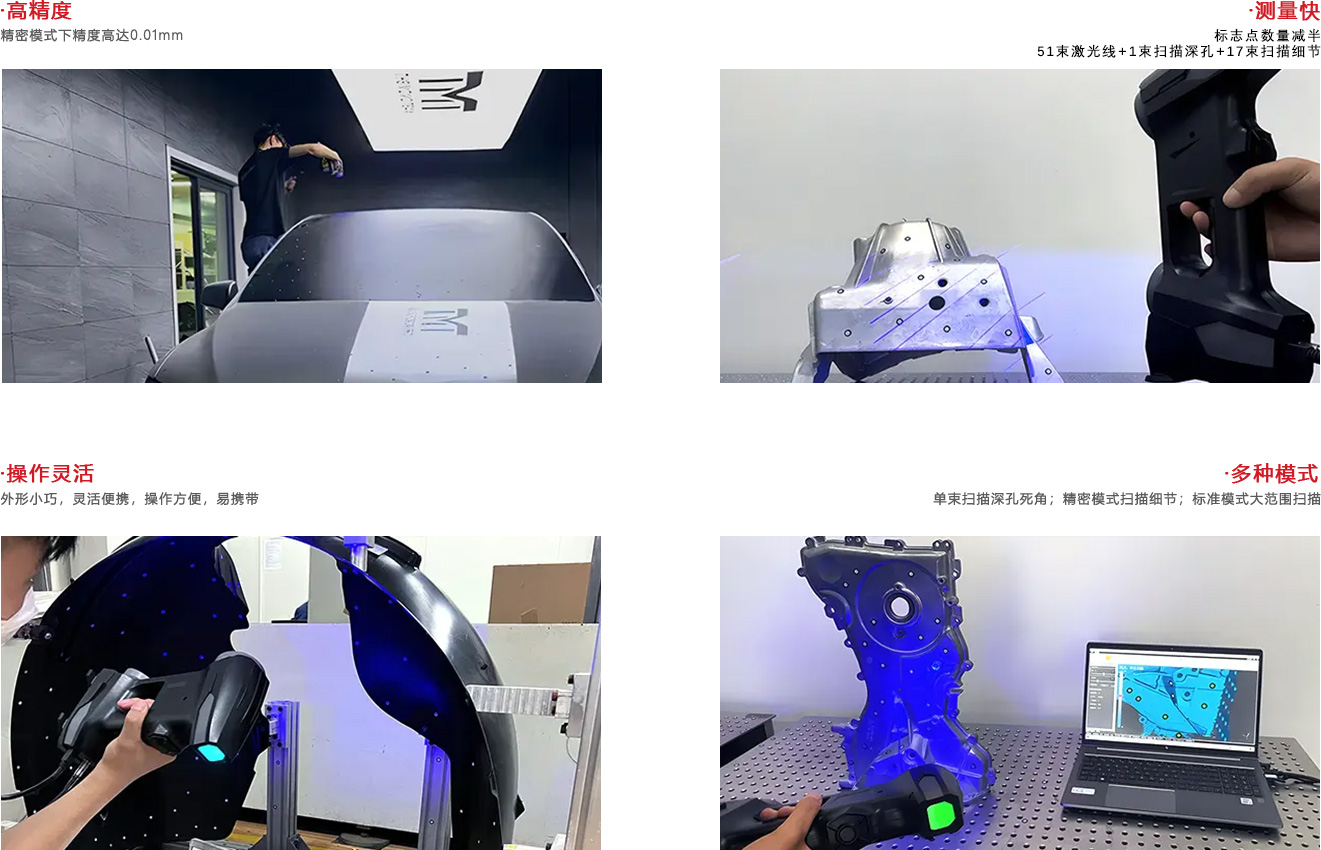

产品特点

             ·高精度                                                                                                                                                                                                                                 ·测量快

                 精密模式下精度高达0.01mm                                                                                                                                                                                         标志点数量减半,26束激光线+1束扫描深孔+14束扫描细节





             ·扫描范围广                                                                                                                                                                                                                      ·多种模式

                 单幅扫描面积可达600*550mm  ,轻松应对大工件扫描                                                                                                                                                单束扫描深孔死角;精密模式扫描细节;标准模式大范围扫描







技术优势

先进激光技术

采用蓝色激光光源,提高扫描精度和适应性。 可以清晰捕捉产品细节,具有扫描深孔以及死角的单束激光线,扫描数据精度高。

智能工业设计

扫描仪体积小,携带方便,单手即可操作; 按键设计操控灵活,有使用距离提示。 可提高工作扫描效率,安全有保障

三维摄影测量功能

系统自带摄影测量功能,使扫描精度更高,扫描过程细节清晰可见

适用范围广

不受环境影响,适应各种复杂应用环境,适应能力好; 可用于各类不同环境,以及不同大小的表面三维应用

规格参数

产品型

HOLOND71

光源

41束蓝色激光线(波长:450nm)

测量速度

2,570,000points/s

扫描模式

标准模式

深孔模式

精密模式

26束交叉蓝色激光线

1束蓝色激光线

14束交叉蓝色激光线

数据精度

0.02mm

0.02mm

0.01mm

扫描距离

370mm

370mm

200mm

扫描景深

550mm

550mm

200mm

分辨率

0.01mm(max)

扫描区域

600×550mm

扫描范围

0.1-10米(可拓展)

体积精度

0.02+0.03mm/m

0.02+0.015mm/m  结合 HL-3DP三维全局摄影测量系统(选配)

操作软件

HLScan(终身免费升级)

支持数据格式

asc、stl、ply、obj、igs 、wrl、xyz、txt等,可定制

兼容软件

3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)、Dassault Systemes(CATIA V5和SolidWorks)、PTC(Pro/ENGINEER)、Siemens(NX和Solid Edge)、Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)等

数据传输

USB 3.0

电脑配置(选配)

Win10 64位;显存: 4G;处理器: I7-8700及以上;内存: 64 GB

激光安全等级

ClassⅡ(人眼安全)

认证号(Laser certificate):LCS200726001DS

设备重量

920g

外形尺寸

290x125x70mm

温度/湿度

-10—40℃;10-90%

电源

Input:100-240v,50/60Hz,0.9-0.45A;Output:24V,1.5A,36W(max)

认证

CE、IC、FCC、ROHS、ISO9001

专利

ZL201220386542.3,ZL201220386546.1,ZL201520174157.6,ZL201721695684.7,ZL201520174106.3,ZL201420058854.0,ZL201721376035.0,ZL201330658475.6,ZL201130007136.2,ZL201130007145.1,ZL201130007141.3,ZL201720362488.1,ZL201720349729.9,ZL201720362493.2,ZL201720369852.7,ZL201720369914.4,ZL201720369921.4,ZL2021102492208.4。

质保期

18个自然月


视频

产品配件

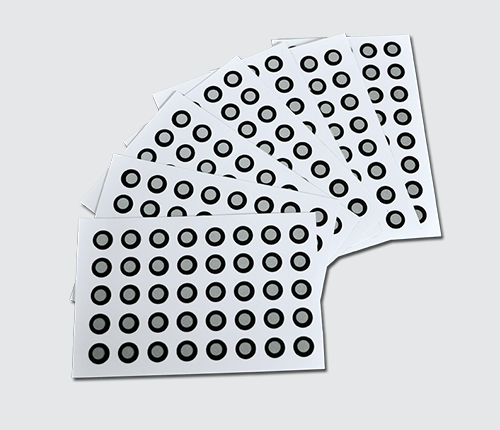

荧光标志点

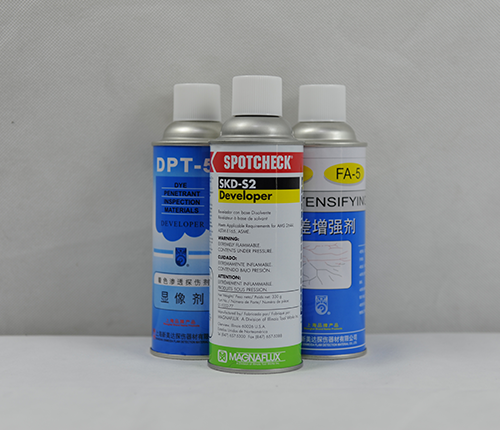

显像剂

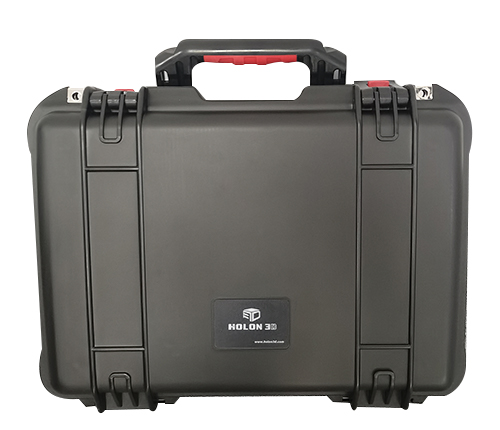

仪器箱
