α7000

采用外差法多频相移光栅技术，提高扫描点云质量

华朗拍照式三维扫描仪采用国际上新型编码校定技术，该技术是对三维摄影测量技术的核心掌握与应用，

降低物理畸变提高了原始三维数据扫描精度。采用外差法多频相移光栅技术，提高扫描点云质量。与德

国gom公司同步,真正拥有蓝光装置扫描系统,同时拍照式三维扫描仪扫描数据点间距可达0.01mm，适合

精细工件扫描；采用新型核心设计理念，应用碳纤维材料，提高产品工作时的稳定性。

产品特点 技术优势 规格参数 视频 产品配件 应用案例

产品特点


            ·高精度扫描                                                                                                                                                                                                                     ·操作简单

               13步编码校准技术消除镜头畸变                                                                                                                                                                                                              易学易用，1-2个工作日即可熟练操作设备




            ·扫描速度快                                                                                                                                                                                                                      ·适应性强

               扫描效率高，几分钟内即可完成工件扫描                                                                                                                                                                                 多种模式扫描适应多种工件表面，可适应多种环境扫描







技术优势

工业设计

硬件体型小，空间使用少；方便随身携带，易于拆装； 多种扫描模式可以随意选择

工业镜头

进口原装镜头，扫描噪点率极低，百万级工业镜头，光学畸变小

扫描精度高

配合摄影测量系统扫描，累计扫描精度极高，单机扫描可完成4m左右工件扫描

校准技术

采用13步编码校准技术，消除镜头畸变误差，提高扫描精度

规格参数

产品型号α7000
适用领域汽车整车与零部件、模具、大型铸件、飞机 部件、船艇、大型叶片、工程机械等 逆向工程、三维检测
扫描方式非接触式三维扫描（拍照式三维扫描）
投影、光栅技术微结构光投影、外插法多频相移技术 （可选：蓝光/白光）
校准技术环形编码校准（13步）
单幅扫描范围（mm）独立模式800×600
○
调节模式1200×900
 400×300
 200×150
单幅测量精度（mm）±0.01
单面扫描时间（S）＜5，＜3
拼接方式全自动智能拼接，手动特征拼接
可扫描物体范围（mm）100～15000
平均采样点距（mm）0.15-0.97
工业三维摄影测量（精度）支持工业三维摄影测量拼接工程坐标点文件导入（≤±0.04mm/4m）
工业相机 分辨率 像素131万像素（可选配200万，300万或500万像素）
相机平台前后360度自由调校平台
相机角度18度，27度，32.5度
工业镜头（mm）8，12，16，25，根据型号配置
校准单元花岗岩/碳纤维
工业操作台重型移动式操作台
设备机架军用碳纤维材料机架
数据输出格式ASC，STL，PLY, IGES
操作系统windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量（W）标准 100 W卤素灯；LED 50 W 高能LED（White）；高能灯 (HPL) 250 W 卤素灯
工作温度、电源-10℃～50℃、100～240V AC
扫描装置系统尺寸（mm）360×150×125
                              系统重量（kg）                                                                3.0KG

视频

产品配件

立柱三脚架

显像剂

亚光标志点

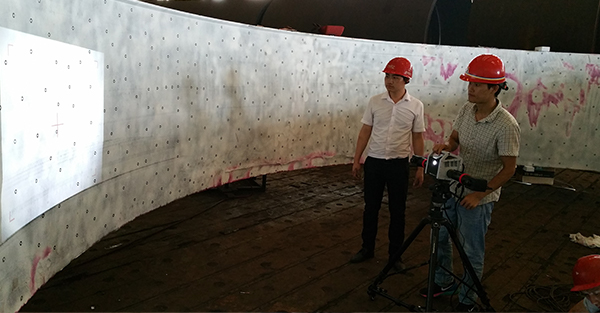

应用案例
