HL-3DX

采用外差法多频相移光栅技术，提高扫描点云质量

华朗拍照式三维扫描仪采用新型编码校定技术，该技术是对三维摄影测量技术的核心掌握与应用，

降低物理畸变提高了原始三维数据扫描精度。采用外差法多频相移光栅技术，提高扫描点云质量。

与德国gom公司同步,真正拥有蓝光装置扫描系统,同时拍照式三维扫描仪扫描数据点间距可达0.01mm，

适合精细工件扫描；采用新型核心设计理念，应用碳纤维材料，提高产品工作时的稳定性。

产品特点 技术优势 规格参数 视频 产品配件 应用案例

产品特点

            ·高精度扫描                                                                                                                                                                                                                    ·操作简单

               精度±0.01mm，13步编码校准技术消除镜头畸变                                                                                                                                                                                   易学易用，1-2个工作日即可熟练操作设备





            ·扫描速度快                                                                                                                                                                                                                      ·适应性强

               扫描效率高，几分钟内即可完成工件扫描                                                                                                                                                                                 多种模式扫描适应多种工件表面，可适应多种环境扫描




技术优势

工业镜头

进口原装镜头，扫描噪点率极低，百万级工业镜头，光学畸变小

多频相移光栅

同步国外光栅技术，外差法多频相移光栅；均匀条纹投射，点云数据精度高、无噪音数据； 微结构光投影采用LED冷光源，光源使用寿命35000h以上

非接触式扫描

白光扫描，无需接触工件即可快速获取工件三维数据。

校准技术

采用13步编码校准技术，消除镜头畸变误差，提高扫描精度

规格参数

产品型号HL-3DXHL-3DX+
适用领域模具、雕刻、卫浴、雕塑、玩具公仔、3D打印、小型零件等 逆向工程
扫描方式非接触式三维扫描（拍照式三维扫描）
投影、光栅技术微结构光投影、外插法多频相移技术（可选 蓝光/白光）
校准技术环形编码校准（13步）
单幅扫描范围（mm）独立模式200×150400×300
○100×75
调节模式400×300200×150
100×7550×40
50×40○
单幅测量精度（mm）±0.01
单面扫描时间（S）＜5，＜3
拼接方式全自动智能拼接，手动特征拼接
可扫描物体范围（mm）30～1500
平均采样点距（mm）0.06-0.47
工业三维摄影测量支持工业三维摄影测量拼接工程坐标点文件导入
工业相机 分辨率 像素131万像素（可选配200万，300万或500万像素）
相机角度（度）18度，27度，32.5度
工业镜头（mm）8，12，16，25，35（根据型号配置）
校准单元金属/玻璃
工业操作台便捷式操作架/专业工作台
数据输出格式ASC，STL，PLY, IGES
操作系统windows xp/windows 7/windows 10  32位/64位  中文/英文
光源、能量（W）标准 100 W卤素灯；LED 50 W 高能LED White；hh 高能灯 (HPL) 250 W 卤素灯
工作温度、电源﹣10℃～50℃、100～240V AC
扫描装置系统尺寸（mm）360x120x120440×140×120
系统重量（kg）22.5

视频

产品配件

立柱三脚架

转盘

哑光标志点

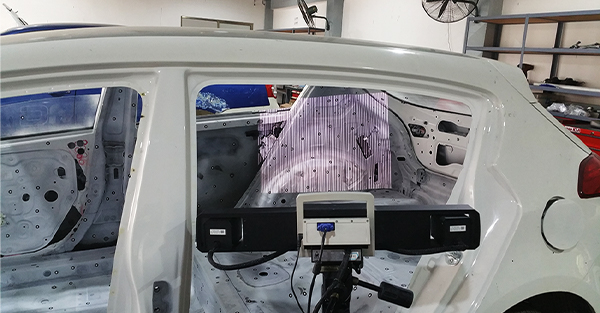

应用案例
