飞机引擎隔音舱三维扫描

2021-04-02 A+ A A-

       德国某大型航空公司使用我司三维扫描仪结合摄影测量系统对飞机引擎隔音舱进行三维测量来获取超高精度三维数据,检测分析产品是否合格,为后期的逆向设计开模加工鉴定了基础,节约成本。

面临问题|Practical problems

       1、由于飞机引擎隔音舱体型较大,曲面精度要求高且不便移动,用拍照式三维扫描仪测量时,累计误差会过大,如何消除误差造成的影响,是面临的最大问题。

       2、使用传统的测量方法不仅耗时较长,所取得数据有限且不能准确测量飞机引擎隔音舱曲面的三维数据,无法进行完整的扫描与数据拼接。也不能完成对飞机引擎隔音舱进行质量检测。

解决方案|Holon solutions

       针对该企业和扫描物体所面临的问题,华朗技术工程师提出解决方案:使用拍照式扫描仪HL-3DS+三维摄影测量HL-3DP快速精确的获取了飞机引擎隔音舱三维数据结合逆向设计软件为飞机引擎隔音舱的检测、设计和开模加工提供了有力数据,解决了所有面临的问题,满足了客户的需求。

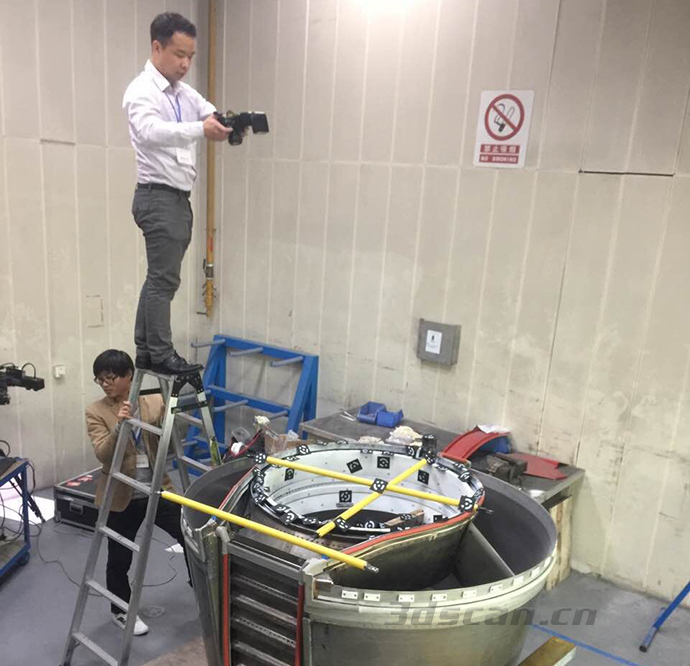

飞机引擎隔音舱扫描现场

飞机引擎隔音舱扫描现场

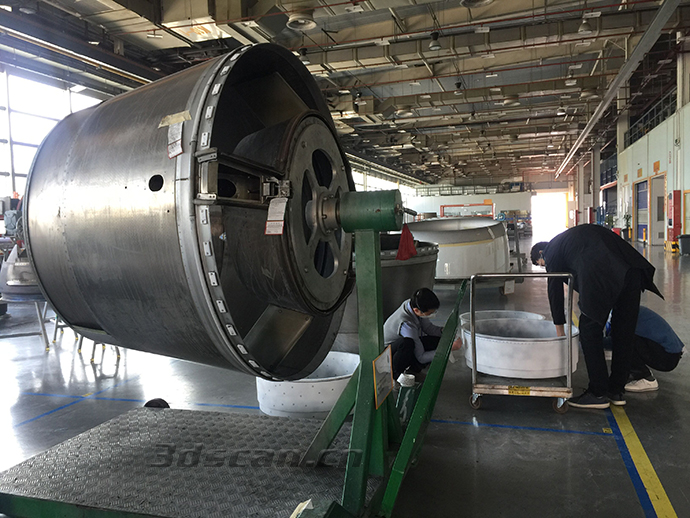

 飞机引擎隔音舱摄影测量拍摄现场

飞机引擎隔音舱摄影测量拍摄现场

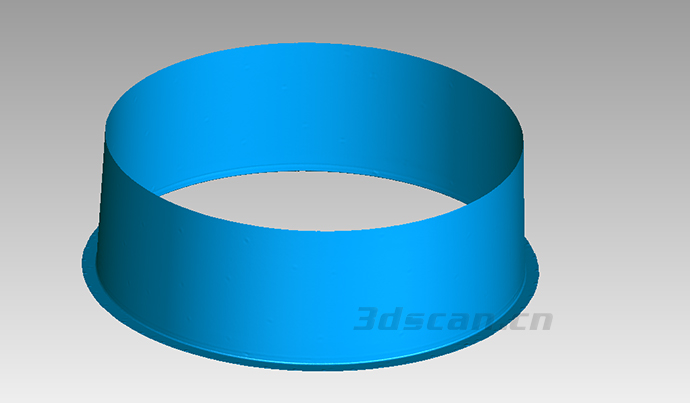

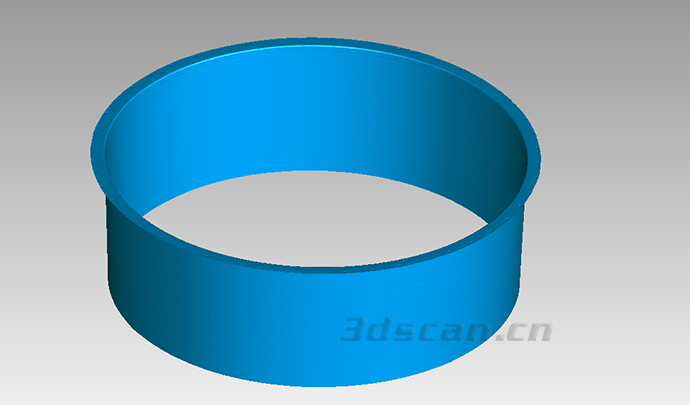

 飞机引擎隔音舱STL数据图

飞机引擎隔音舱STL数据图

 飞机引擎隔音舱STL数据图

飞机引擎隔音舱STL数据图

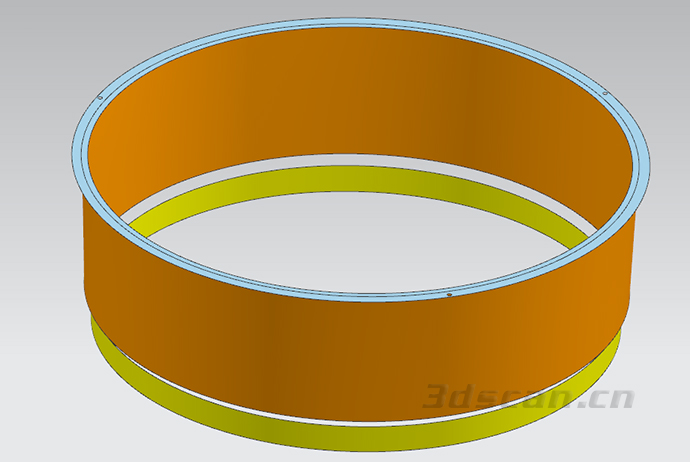

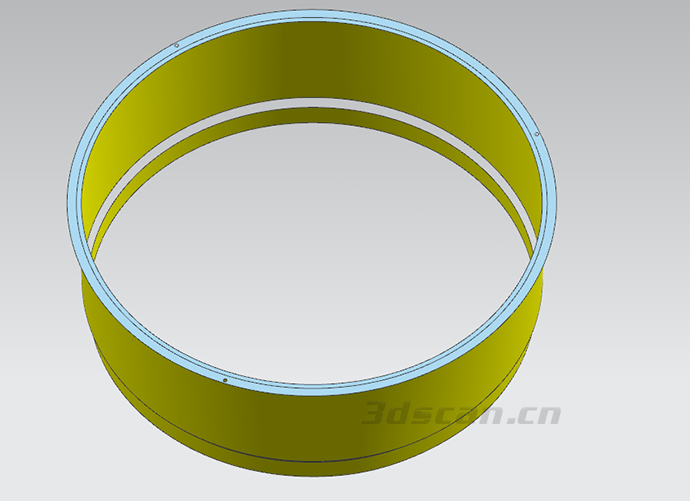

 飞机引擎隔音舱三维数据图

飞机引擎隔音舱三维数据图

 飞机引擎隔音舱三维数据图

飞机引擎隔音舱三维数据图
