汽车进气歧管逆向设计案例

2021-03-12 A+ A A-

       塑料材质的进气歧管具有质量轻、导热性差、空气阻力小等特点。同时在生产过程中它一次成型,合格率高,相比铝制进气歧管成本降低了20%~35%。某客户需要对一款380×330×180的进气歧管进行抄数,将数据导入电脑上稍作修改,然后开模,实现高效、低成本的批量生产。

面临问题|Practical problems

       进气歧管是一个结构比较复杂的物体,不仅死角很多,而且表面的加强筋形状变化不一。如果采用市面上普通的三维扫描仪,可能会出现数据拼接不上,加强筋部分精度差等问题。

解决方案|Holon solution

       进气歧管指的是化油器或节气门体之后到气缸盖进气道之前的进气管路。它的作用是将空气、燃油混合气由化油器或节气门体分配到各缸进气道,维护行车的安全。进气歧管与发动机的连接尺寸公差要求很严格,歧管上各传感器、执行器等安装也要很准确,因此从数据获取开始,就不容出现较大误差。

       华朗工程师根据进气歧管结构复杂,精度要求高等特点,使用了工业级三维扫描仪:HL-3DSV+。它具有扫描速度快,光学畸变小,扫描精度高等优点。

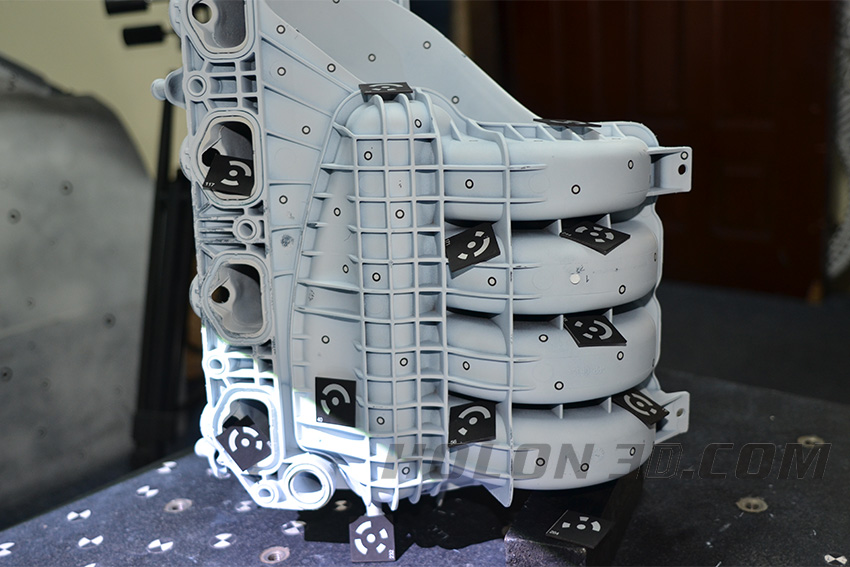

喷粉、贴点后的进气歧管

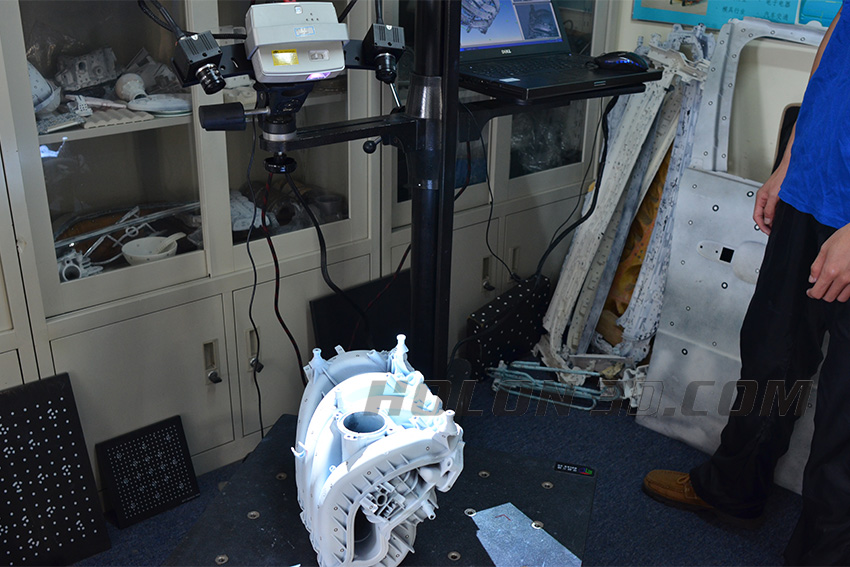

扫描现场

扫描步骤:

喷显像剂(提高工件表面底色的对比度,获取更全更好的扫描数据)

帖标志点(实现扫描数据自动拼接)

三维扫描
(一键拍摄,操作简单,变换物体或设备的角度,使得镜头能够捕捉到物体的每一个面)

点云数据,STL数据(高精度的三维数据,可转变各种格式进行逆向设计)

数据导入机加工设备加工出模具,目的达成

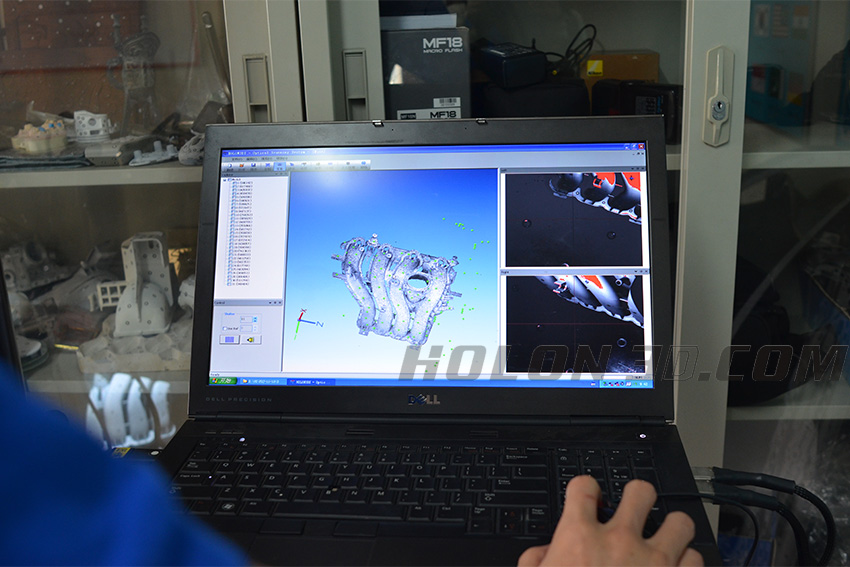

电脑正在处理数据

电脑正在处理数据

进气歧管点云数据

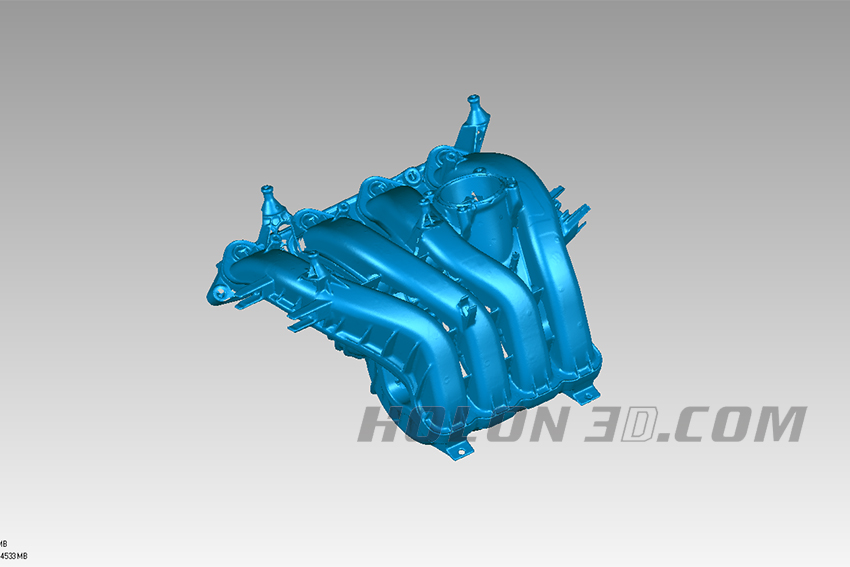

汽车进气歧管STL图

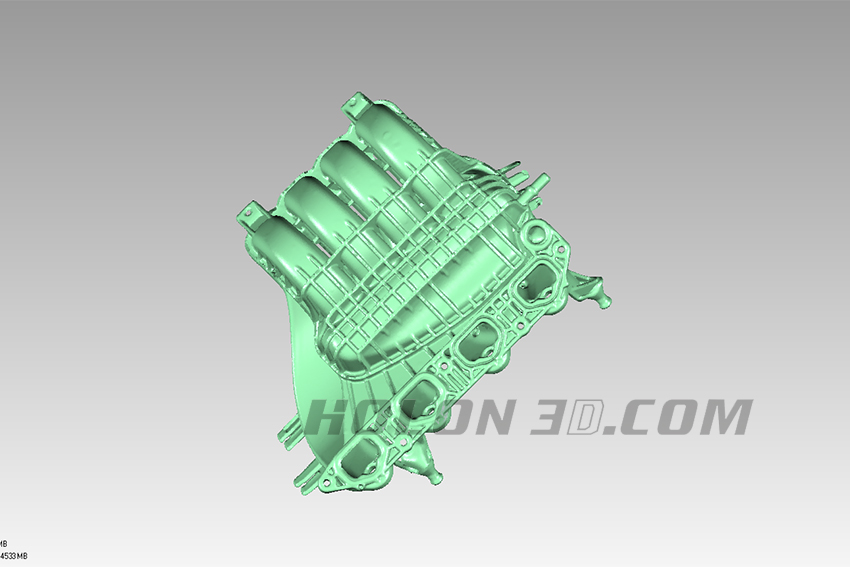

进气歧管STL数据
