超大无人机模具三维检测

2022-06-07 A+ A A-

       上海某知名飞机制造企业,希望通过三维扫描仪快速获取原有超大无人机模具侧面的外观数据,并结合逆向工程软件对无人机模具进行二次设计,加速新产品的开发,提高生产效率。

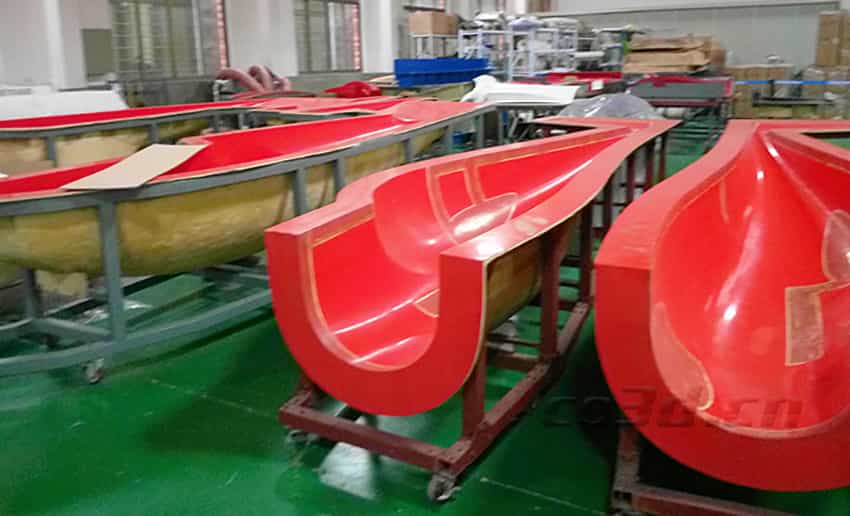

无人机模具现场图

面临问题|Practical problems

      1、由于无人机模具扫描数据涉及到后期的逆向工程与质量检测,所以客户对扫描数据的精度要求非常高。
      2、无人机模具体积较大,表面弧度较多、曲率变化大,采用传统的测量方法(如检具、治具、三坐标等)十分的繁琐,不仅耗废时间,而且获取的精度不够准确。


解决问题|Holon solutions

      针对无人机模具体积大,曲面多的情况下,华朗三维工程师提出解决方案中使用扫描设备:三维扫描仪α7000;三维摄影测量系统HL-3DP。

1、华朗三维工程师使用三维摄影测量系统HL-3DP从不同角度对被测模具进行拍摄,然后将拍摄得到的图片导入摄影测量软件,软件会自动根据三角测量原理计算得出被测叶片的整体框架点。

2、三维扫描仪α7000对无人机模具进行全面的三维测量,获得风力发电机叶片的三维测量数据。

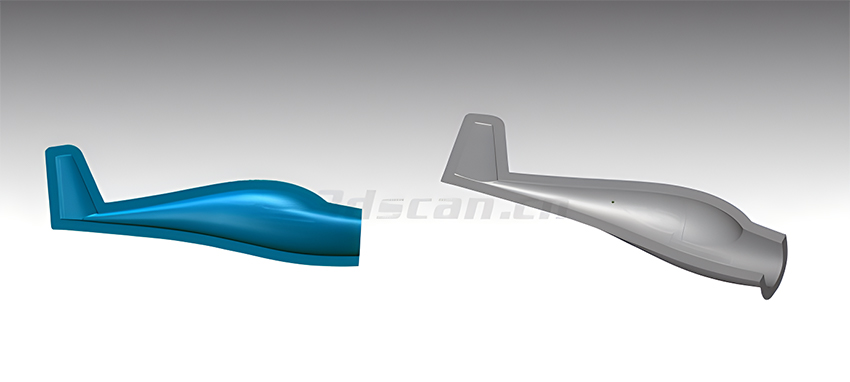

无人机模具STL数据图

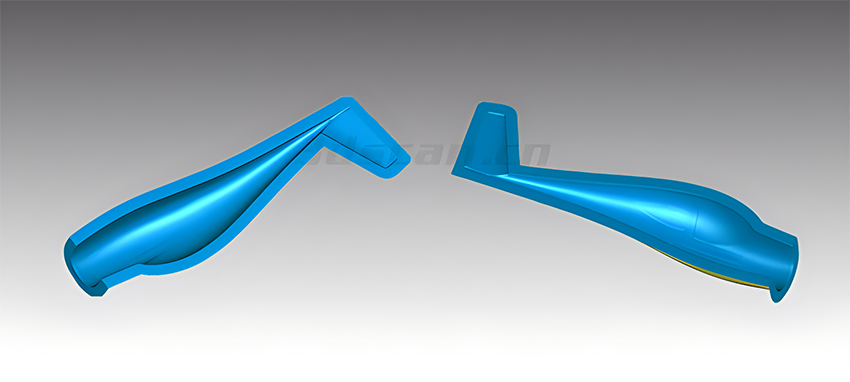

无人机模具STL数据图
