汽车覆盖件模具三维检测

2021-10-23 A+ A A-

      汽车覆盖件模具的制造工艺过程是比较复杂的。良好的冲压工艺性不但可以使冲压工艺简化,而且可以大大减少冲模制造的资金投入。

面临问题| Practical problem

       1.汽车覆盖件尺寸大(长3米,宽2米)、形状复杂,移动不便。传统测量工具(如检具、二次元、三坐标等)根本无法进行检测工作。
       2.客户要求对汽车覆盖件上、下模具贴合部位进行测量,优化汽车覆盖件模具精度,提高企业生产效率。

解决方案|Holon solutions

       汽车覆盖件模具尺寸大、形状复杂,所以定位困难,移动不便。因此,覆盖件多使用复合模,汽车覆盖件模具精度要求非常高,汽车覆盖件与覆盖件搭接后,两件搭接面是一个面,相互贴合间隙较大,生产出的产品质量不达标,为解决该企业面临的问题,华朗技术工程师提出解决方案:使用华朗三维摄影测量系统(HL-3DP)对汽车覆盖件模具进行全局拍照,得到检测部位标志点的三维坐标,将拍摄完的照片导入到软件中进行计算,计算出的数据与原始数模图再进行检测对比分析,得到其汽车覆盖件模具相互贴合之间的误差值。

扫描设备:

     三维摄影测量系统HL-3DP

产品特点:
    ●全局编码精算配准,适合大中小不同物体测量。
    ●针对超大型工件的三维测量时,控制工件整体精度

    ●快速计算出工件表面编码点与标志点的精准三维坐标。
    ●采用合金靶杆,稳定性更高。

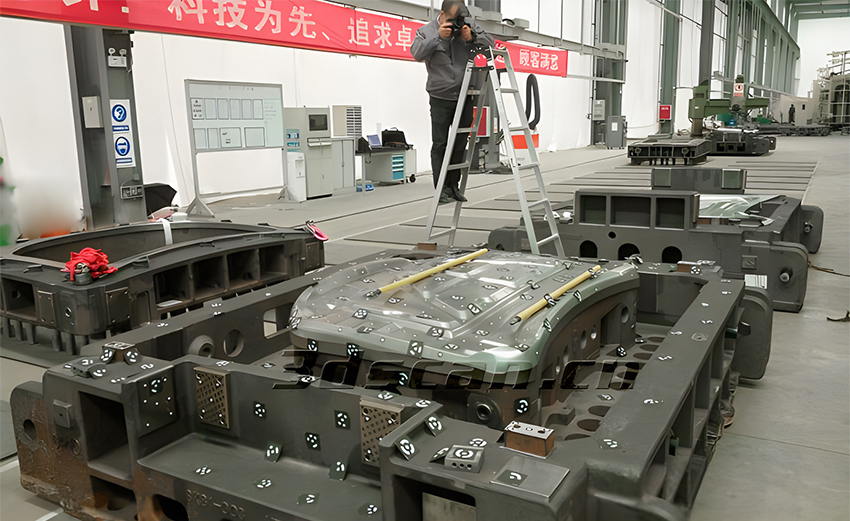

汽车覆盖件模具测量现场

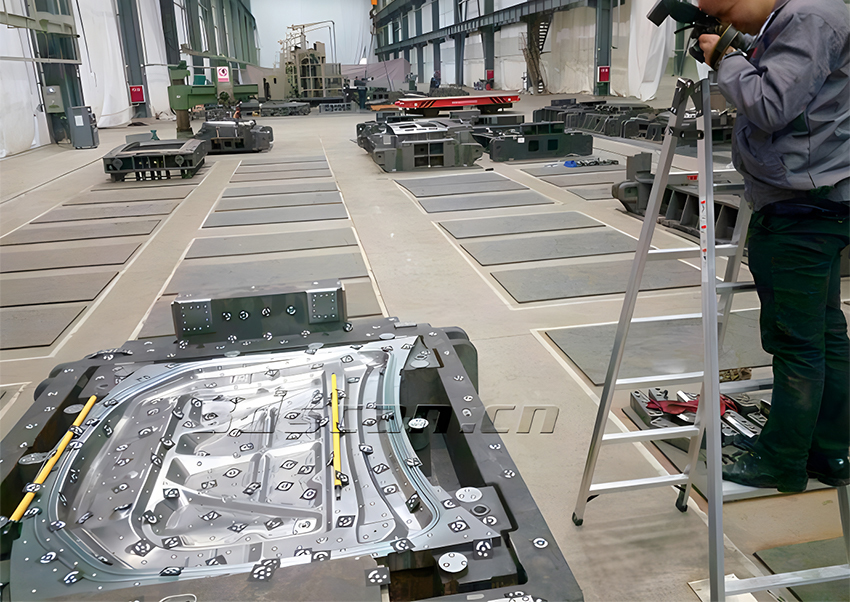

技术工程师从不同角度进行全局拍照

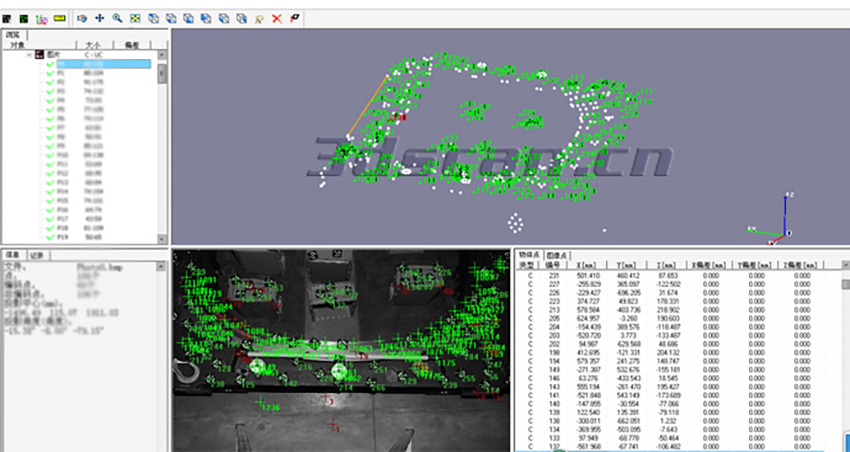

摄影测量系统软件对导入照片进行计算

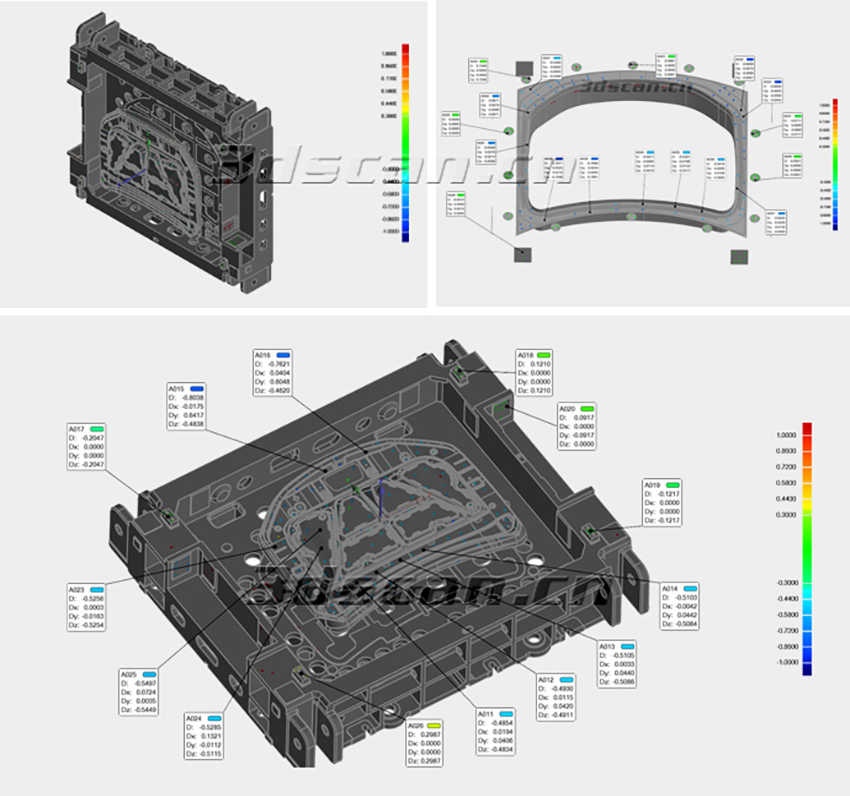

与原始数模图对比检测色谱图
