国内某大型知名火电厂企业为测量超大型汽轮机外壳，特邀我司技术人员对该企业汽轮机外壳进行三维扫描，获取高精度的三维数据，从而对汽轮机保温舱的生产设计提供有效的数据支持。

面临问题|Practical problems

       1.汽轮机外壳是由大型铸件焊接而成，长约5m，高约2m，且扫描环境复杂增加扫描难度，使用传统测量工具耗时较长且无法进行完整扫描与数据拼接。

       2.汽轮机外壳扫描过程中，由于被测物体较大且笨重，表面轮廓不一，外形复杂，累计误差会过大，如何消除误差造成的影响，是最大的问题。

解决方案|Holon solutions

       汽轮机共分为两部分进行扫描且外壳扫描面积大，为消除扫描累积误差与完整拼接等问题，华朗三维技术工程师提出解决方案：使用超大幅面三维扫描仪α7000和三维摄影测量系统HL-3DP快速获取汽轮机外壳高精度的三维数据结合逆向设计软件将汽轮外壳点云数据转换为三角网格面数据。为汽轮机保温舱的生产设计提供了有力数据。

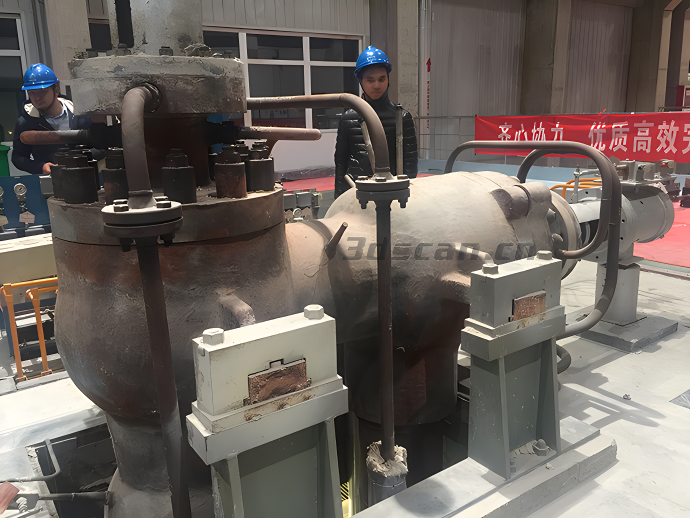

超大型汽轮机现场实物图

       HL-3DP是一种便携式光学三坐标，能一次测量全部标志点(或编码)的三维坐标。可单独使用，或与三维扫描仪配合使用。测量时用高分辨率数码相机从不同的角度对物体拍照，所得一系列照片通过软件的解算，可以得到这些参考点的精确空间坐标。

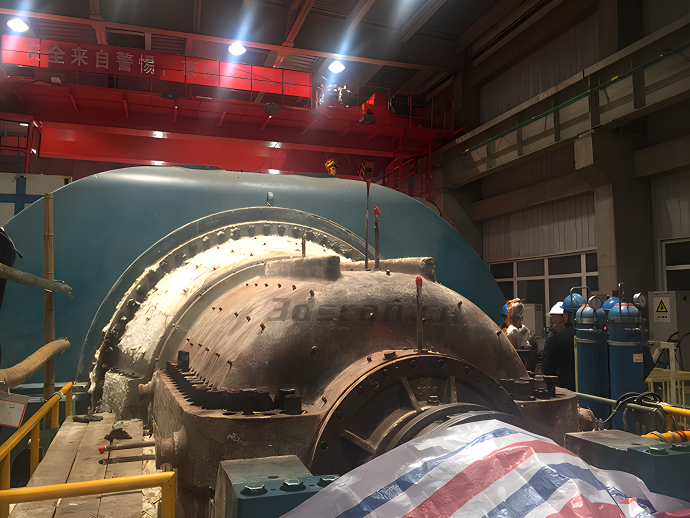

超大型汽轮机现场实物图

       α7000是一款专门针对大型物件的三维扫描仪，它具有超大的扫描幅面、扫描速度快， 精度高、设备稳定性强等特点，与三维摄影测量配合可以对大面积曲面的点云信息进行校正，大幅提高三维扫描仪的整体点云拼接精度，提高工作效率。

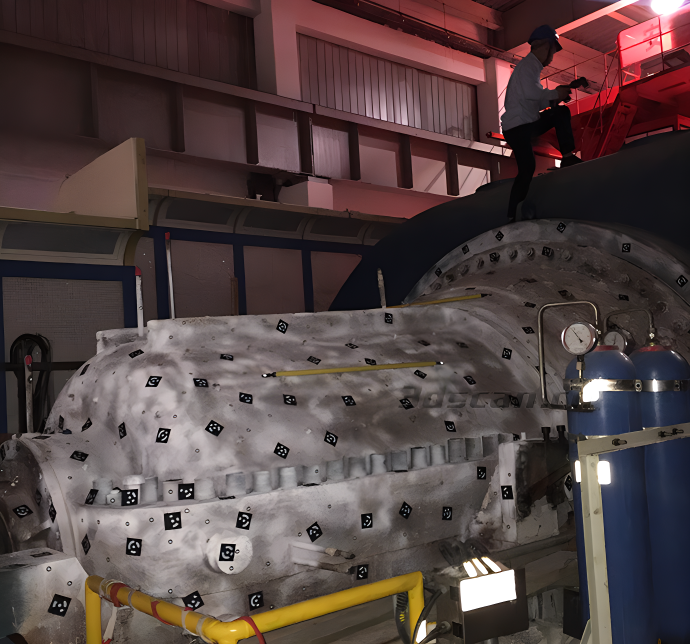

超大型汽轮机现场测量实物图

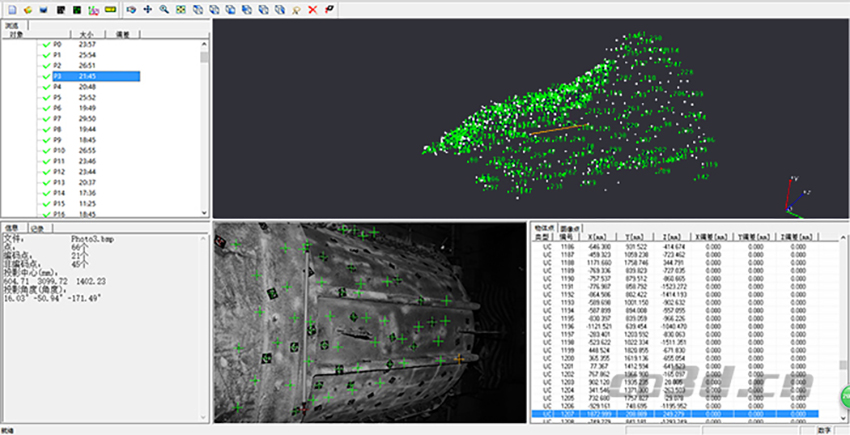

超大型汽轮机三维数据图

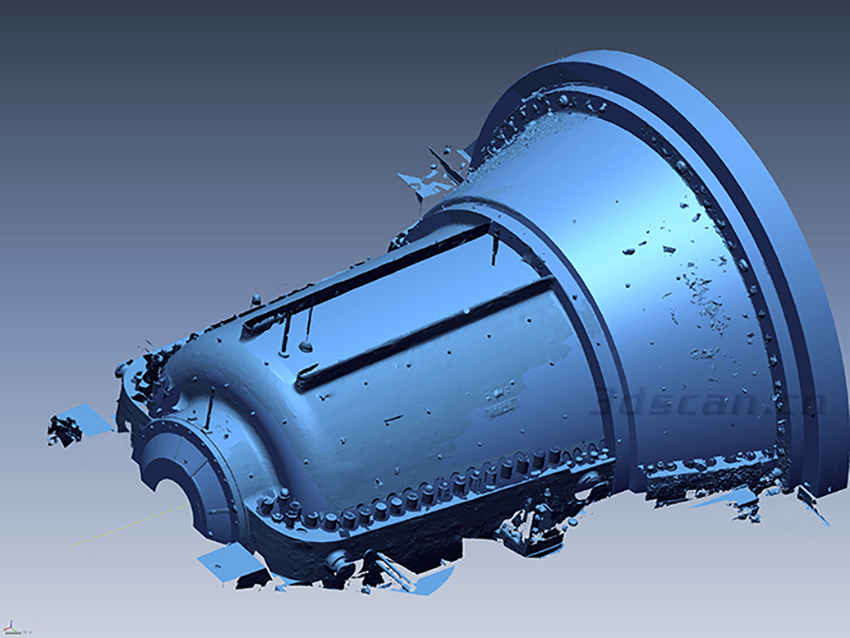

超大型汽轮机STL数据图

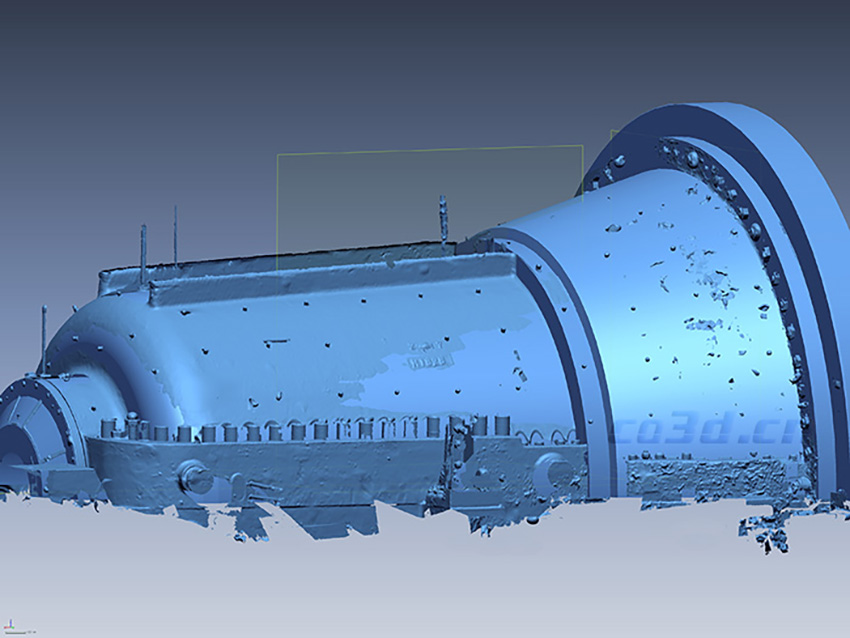

超大型汽轮机STL数据图

超大型汽轮机STL数据图
