国内某知名泵生产企业，希望通过三维扫描仪快速获取原有真空泵的外观数据，加速后期产品配件跟换、设计与开发，提高真空泵的生产效率。

面临问题|Practical problems

       1.由于真空泵是国外进口，没有数据图纸，后期需要配件更换进行真空泵二次设计和数据逆向还原画图。

       2.传统的测量方法(如检具、治具、三坐标等)十分的繁琐、耗时，不能对真空泵进行准确、快速地测量。

       3.真空泵表面曲率变化大，形状复杂，且变面凹槽，导致获取的三维数据量不完整，无法进行真空泵二次设计。

解决方案|Holon solutions

      ,真空泵配件是泵的组成部分，它与泵体等零件装配一起工作。属于盖体类零件，它的主要是连接其他零部件，并起支撑与密封紧固的作用。保证泵正常工作，不与齿轮打齿。泵配件是铸件加工而成，泵配件与泵体接触端面要有较高精度要求，需对扫描泵配件三维数据，进行二次设计。

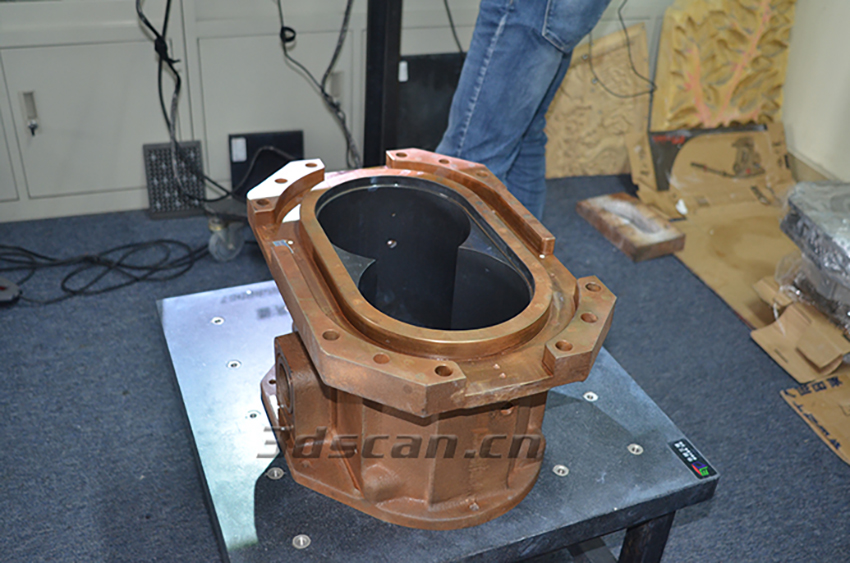

   真空泵现场实物图

前期准备工作

       喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。

       黏贴标志点：使获取的数据在扫描软件中进行定位拼接

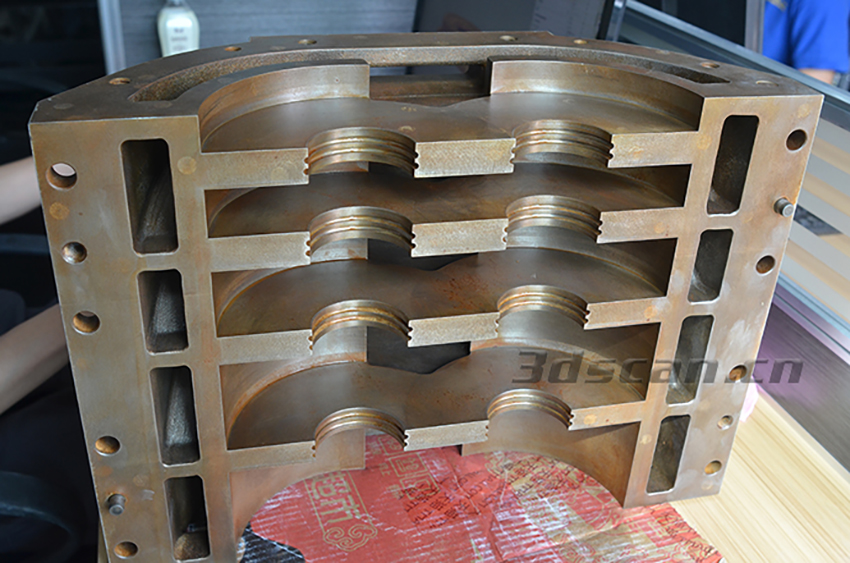

   真空泵扫描前现场图

   真空泵现场扫描图

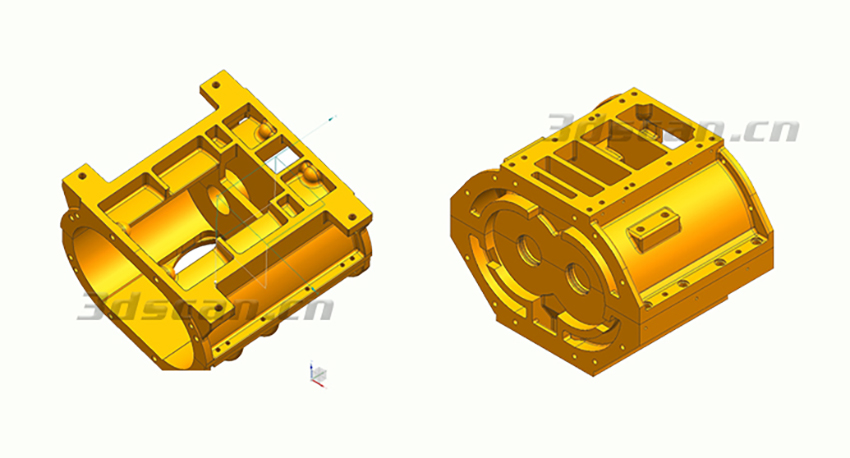

   真空泵3D实体图

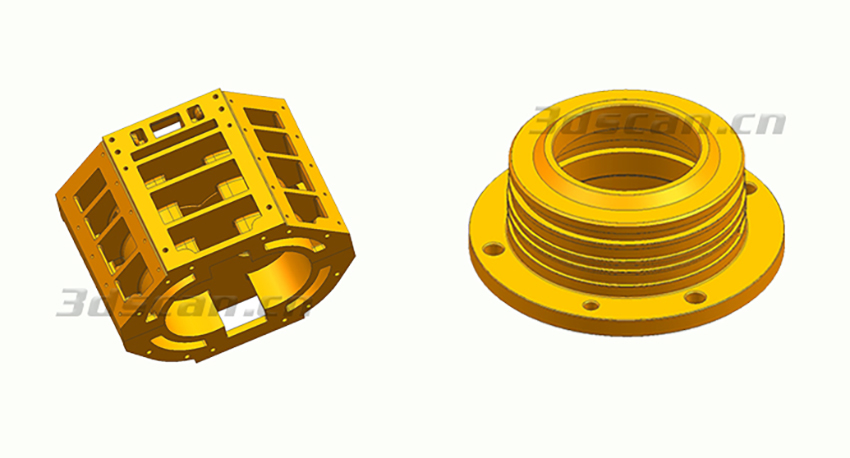

   真空泵3D实体图

   真空泵3D实体图
