华朗工程师使用三维扫描仪α7000和三维摄影测量系统HL-3DP对风力发电机舱罩进行三维数据获取，加快机舱罩的二次设计进程，缩短了产品开发周期。

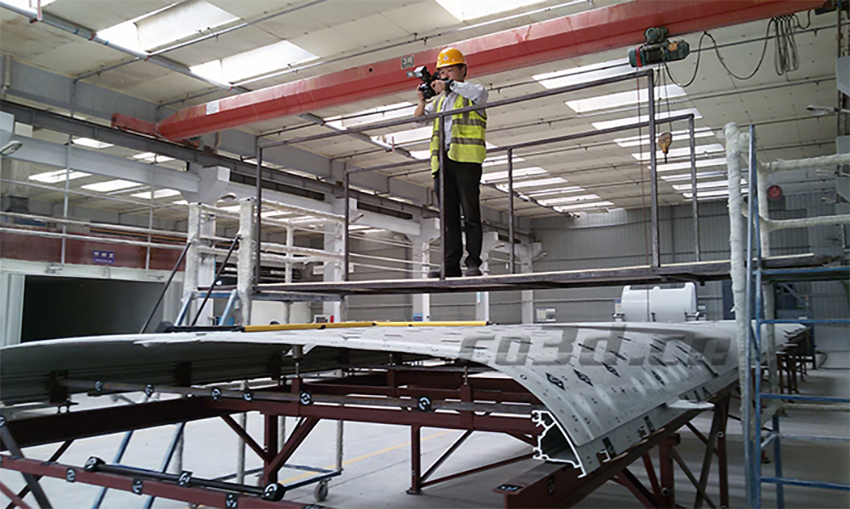

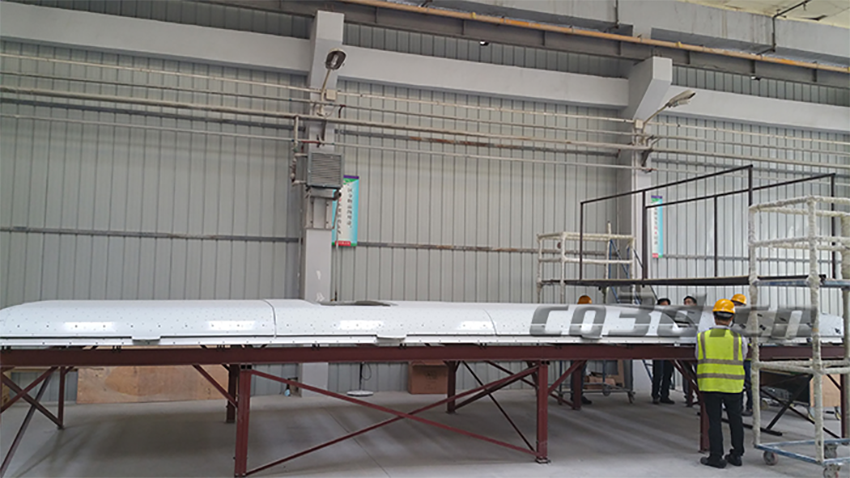

风力发电机机舱罩三维扫描现场

面临问题|Practical problems
        1、风力发电机舱罩体积大，采用传统的测量方法效率太低。
        2、客户需要获取风力发电机舱罩螺孔的精确数据，需要采用测量精度高的设备。

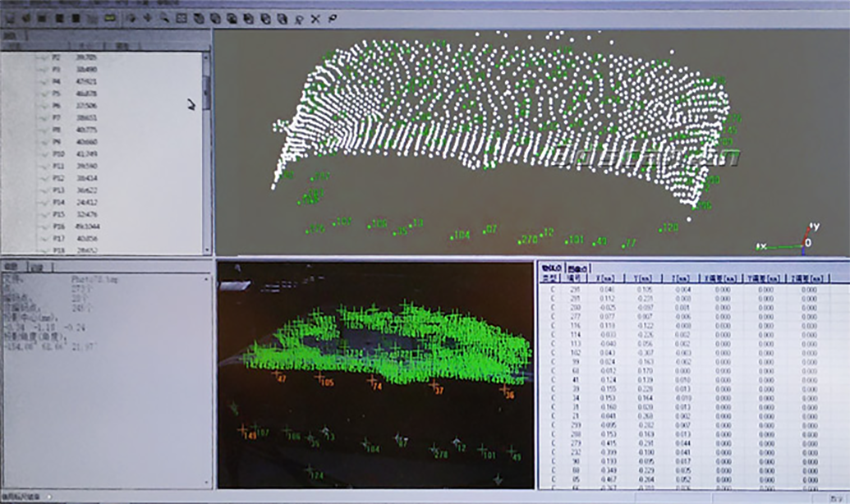

华朗工程师正在使用HL-3DP

解决方案|Holon solutions
        近年来，新兴市场的风电发展迅速。在国家政策支持和能源供应紧张的背景下，中国的风电特别是风电设备制造业也迅速崛起，已经成为全球风电最为活跃的场所。某知名风电设备制造商需要对现有的部分产品实施改进。该公司需要采购三维扫描仪获取风力发电机舱罩的三维数据，用于逆向设计以及后期产品的质量检测。该公司对三维扫描仪的性能非常重视，邀请了多家三维扫描仪供应商到现场演示，其中不乏国内国外的知名品牌。“华朗三维”凭借精湛的技术与丰富的经验获得了该公司的信任，成为其三维扫描仪供应商。

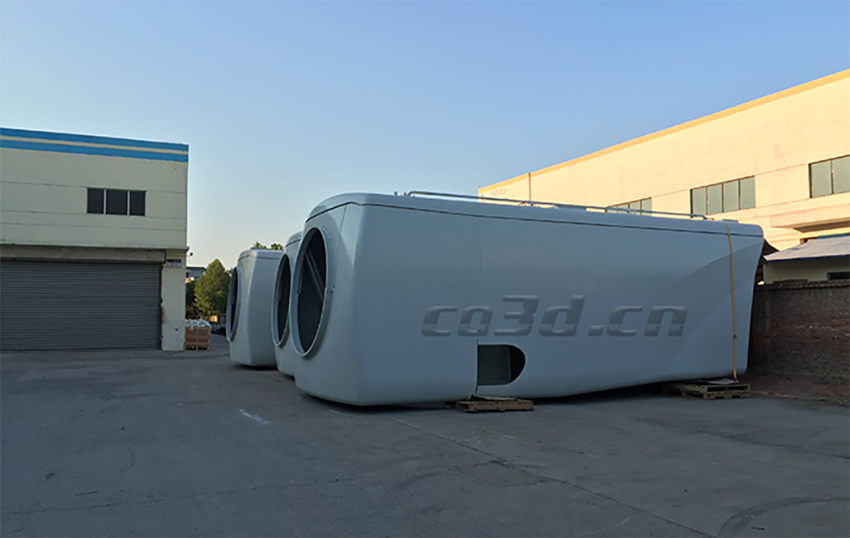

长约8m，高约3m风力发电机机舱罩实物图

        风力发电机组机舱罩的尺寸很大，长约8米，宽约3米，华朗工程师根据它的尺寸推荐使用超大工件三维扫描仪α7000+三维摄影测量系统HL-3DP。HL-3DP是一种便携式光学三坐标，能一次测量全部标志点(或编码)的三维坐标。可单独使用，或与面扫描集成用。测量时用高分辨率数码相 机从不同的角度对物体拍照，所得一系列照片通过软件的解算，可以得到这些参考点的精确空间坐标。

        α7000是一款专门针对大型物件的三维扫描仪，它的扫描速度快，整个扫描过程不到2小时；扫描精度高，机舱罩两侧80个螺孔误差值大小只有0.012mm。

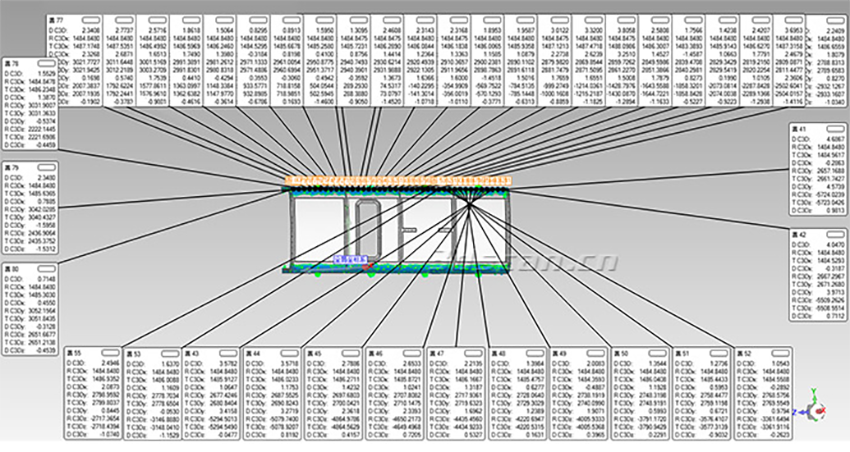

风力发电机机舱罩三维检测数据

风力发电机机舱罩三维检测数据
