数控液压模锻锤三维检测

2021-11-20 A+ A A-

       当今世界最大的锻锤生产基地,需对锻压数控锤进行三维检测,针对企业生产的锻压数控锤无法正常安装匹配,华朗三维为该企业提供解决方案。

面临问题|Practical problems

      1、锻压数控锤机身庞大不易检测,需要测量机体上结合面与下结合面的距离和轨道面角度与锤头是否匹配。
      2、客户需要对装配件锤头、机身轨道进行快速扫描,扫描数据要求精度高。

解决问题|Holon solutions

      锻压数控锤检测中,由于体积巨大而又笨重,局部轮廓要求精度非常高,采用传统的检测方式进行测量,很多尺寸及形位特征无法有效的测量,容易产生二次误差,影响该产品安装效率。该企业为摒弃传统检测方法,使用手持三维扫描仪对生产的锻压数控锤进行产品质量检测,制定合理的设计方案。华朗技术工程师提出解决方案:使用大幅面三维扫描仪α7000对机体及锤头进行三维数据采集,得出三维检测分析报告,为企业生产锻压数控锤提供有效的安装解决方案。
扫描设备:
       三维扫描仪α7000
产品特点:
      1、采用碳纤维军工系材料:高稳定性,抗热冲击性强、热变形系数小,设备扫描精度更高,稳定性更强
      2、13步编码校准技术:消除镜头误差
      3、外插法多频相移:均匀条纹投射
      4、兼容摄影测量系统:精度更高
      5、花岗岩校准源
      6、专利设计:消除多角度扫描拼接不上问题
      7、累积扫描精度极高,单机可完成4m左右工件扫描

数控液压模锻锤三维检测

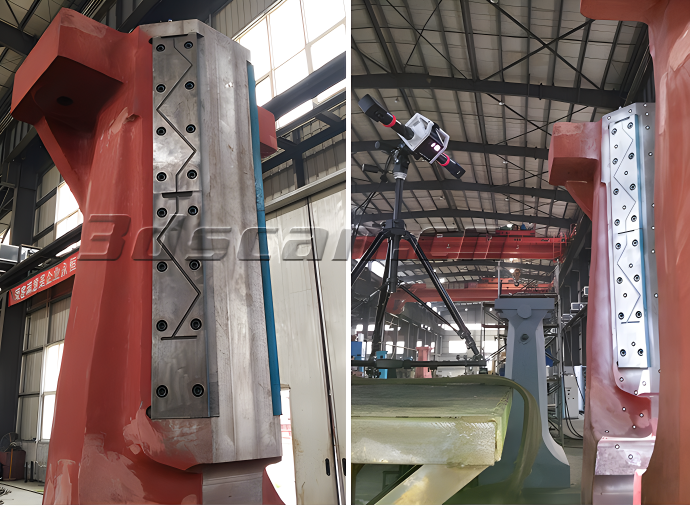

数控液压模锻锤现场图

数控液压模锻锤三维检测

数控液压模锻锤现场扫描

数控液压模锻锤三维检测

数控液压模锻锤扫描STL数据

数控液压模锻锤三维检测

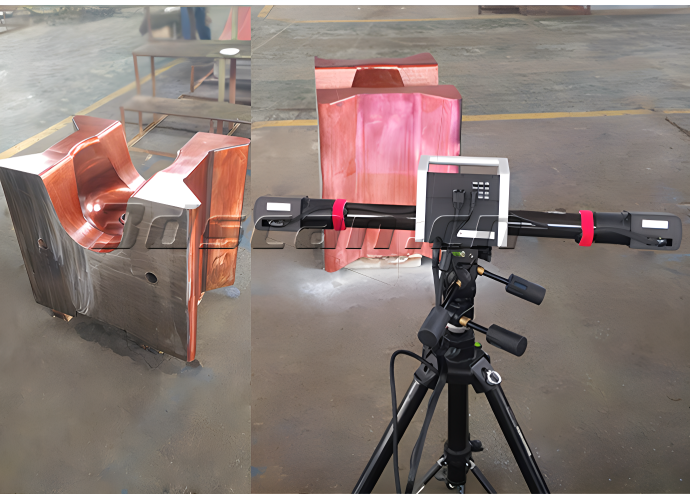

数控液压模锤头扫描

数控液压模锻锤三维检测

数控液压模锤头扫描STL图

数控液压模锻锤三维检测

数控液压模锤头扫描STL图
