水轮机叶片三维检测

2021-11-20 A+ A A-

       水轮机是把水流的能量转换为旋转机械能的动力机械,属于流体机械中的透平机械,用来驱动发电机发电。水轮机叶片型线的准确与否是影响水轮机效率、出力、空蚀和运行寿命的重要因素,是衡量水轮机制造水平的重要标志。

面临问题|Practical problems

      水轮机叶片体积较大,由于叶片出水边不合理设计会对机组造成不良影响,因此对叶片采集数据精度要高。并且对扫描时间要求短,获取数据能进行精准检测分析。目前使用的检测方法耗时耗人力,还不能做到准确分析。

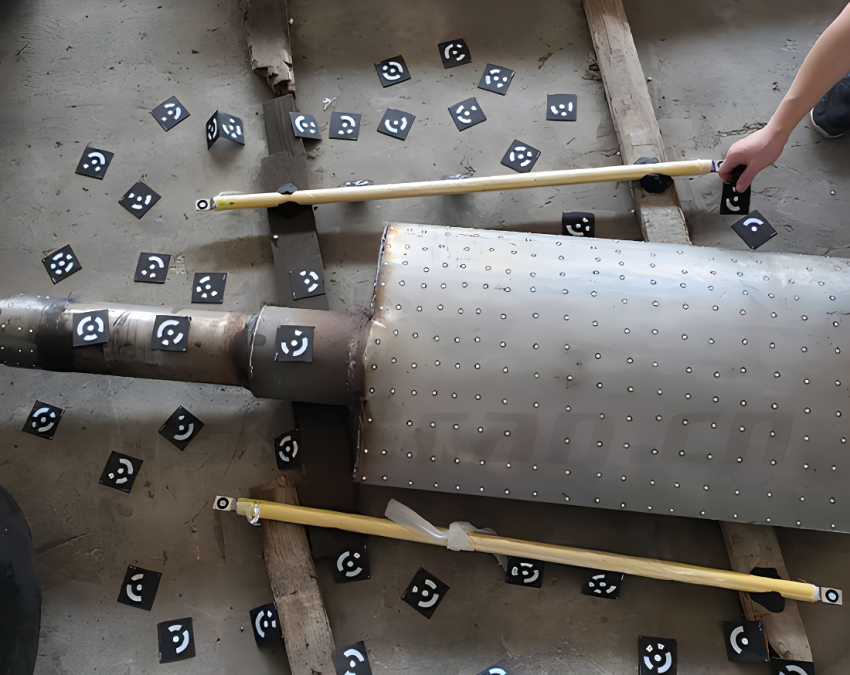

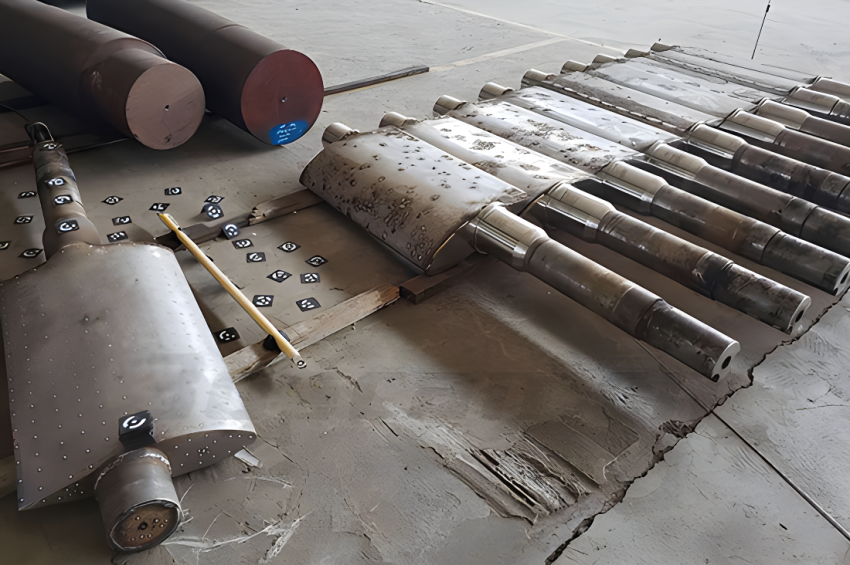

现场扫描图

现场扫描图

解决方案|Holon solutions

       使用三维摄影测量搭配三维扫描仪使用,在扫描大型工件的三维测量时,能够降低三维扫描数据拼接的累计误差。扫描速度快,数据精度高。
       先是使用三维摄影测量HL-3DP拍摄不同角度影像,通过软件运算得到每一个编码点圆心的3D坐标。接着使用手持三维扫描仪进行快速扫描,并获取高精度数据。将数据导入三维检测软件进行对比分析,可生成简而易懂的检测分析报告。从而能对比了解叶片存在的问题,进行修改调整,避免影响水轮机的运行工作。

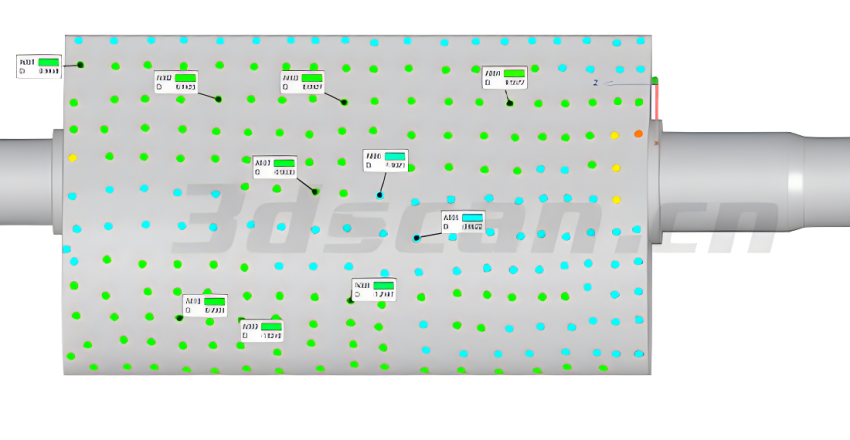

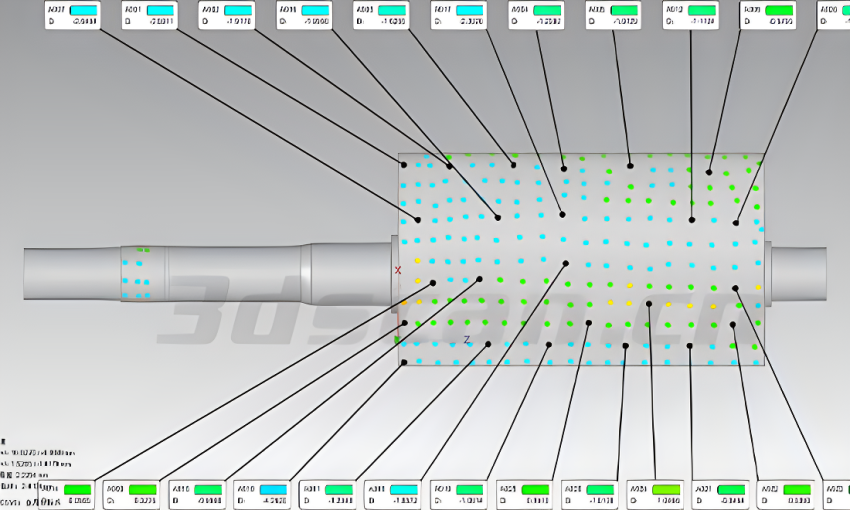

检测分析图

检测分析图
