华朗三维工程师使用三维扫描仪HL-3DX获取浇铸件三维数据，用于浇铸件的质量检测以及设计改型。

面临问题|Practical problems

       传统浇铸件设计一般使用立体雕刻、数控铣床对产品进行等比例模具制作。这种方法无法建立数字档案，且手工修复工作量大，对工人技巧要求高，对后期浇铸件的数控加工及工业检测带来很大困难。

解决问题|Holon solutions

浇铸件三维扫描

       采用三维扫描仪HL-3DX可以获得浇铸件高质量的点云数据，高效率辅助模具逆向工程设计（浇铸件原始数据获取，由数据采集端到数据处理端的一个流程）。也可以利用获取的数据导入检测软件中来做作出浇铸件样品准确的形变等误差质量报告，掌握详尽三维检测结果，提高产品质量， 方便后续的批量生产。

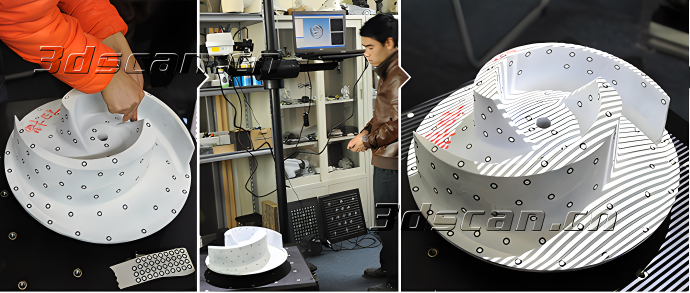

1、前期准备工作：

      喷涂显像剂与黏贴标识点

2、三维扫描：

     华朗三维工程师使用三维扫描仪（HL-3DX）全方位的获取浇铸件三维数据，仅需10分钟就能获取浇铸件三维数据，精度达到0.015mm。获取的浇铸件点云数据密度大，细节特征还原性好。

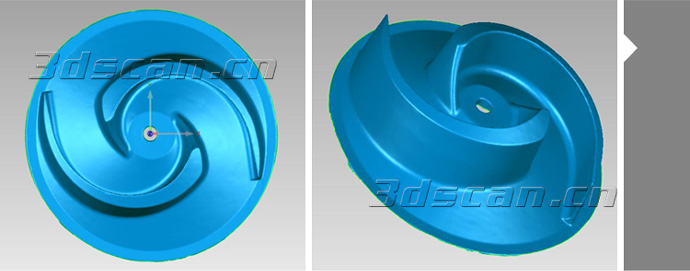

浇铸件点云数据

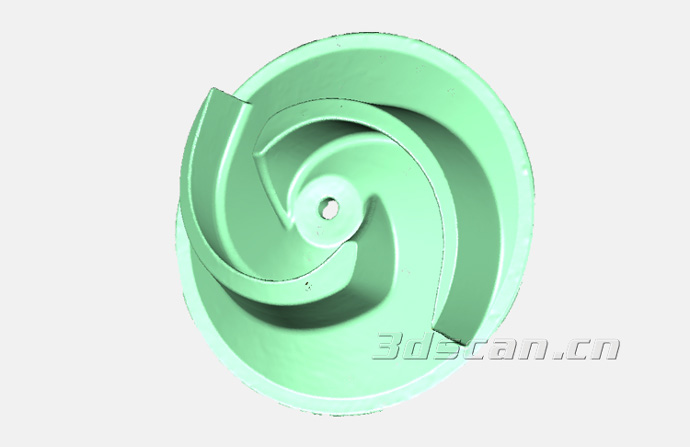

浇铸件STL数据

3、三维检测：

     将获取的浇铸件三维数据导入检测软件中，可以迅速检测浇铸件 (CAD) 模型和产品的制造件之间的差异，能以直观易懂的图形比较结果来显示两者的差异。

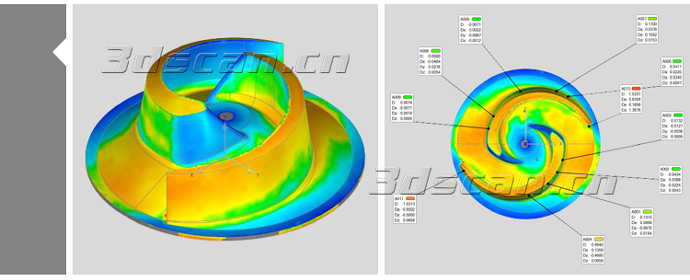

浇铸件对比检测

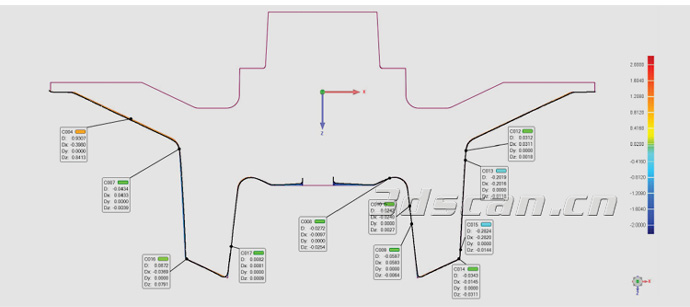

浇铸件横截面检测数据

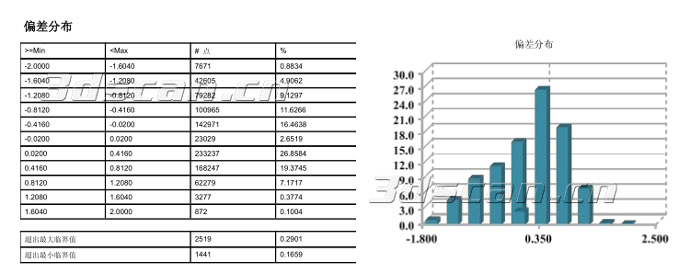

浇铸件误差分析
