某国际知名研究院需要对加工出来的核装置进行全方位的检测，对比产品的数模图。以便改良核装置加工工艺，提高质量。
面临问题|Practical problems
1、核装置配件外形大、形状复杂、孔位较多，对获取的三维数据精度要求高。
2、传统的测量方法数据采集密度不够（数据量不足）而且对于核装置上的的曲面以及弧度无法测量，无法正常的进行检测，后期也不能逆向制图。工作量大，效率低且精度不高，达不到客户要求。
解决方案|Holon solutions
核装置工件
三维扫描仪对核装置进行三维扫描，获取到高精度的三维数据，最终生成详细的检测报告，任意位置偏差状况也可以数值化的显示，完全可以替代传统的检测手段。
1、前期准备工作
喷显像剂：提高样件表面底色对比度，获取更好的扫描数据。

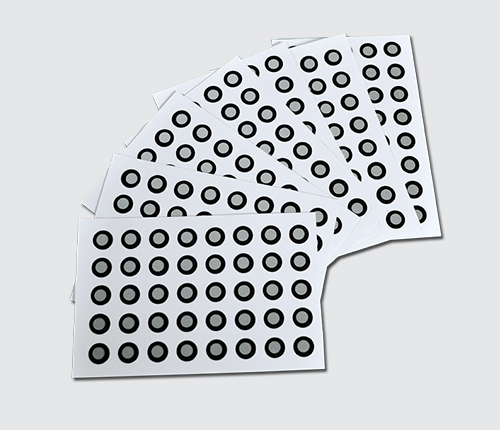

贴标志点：使获取的数据在扫描软件中进行定位拼接。
核装置工件预扫描图
2、三维扫描

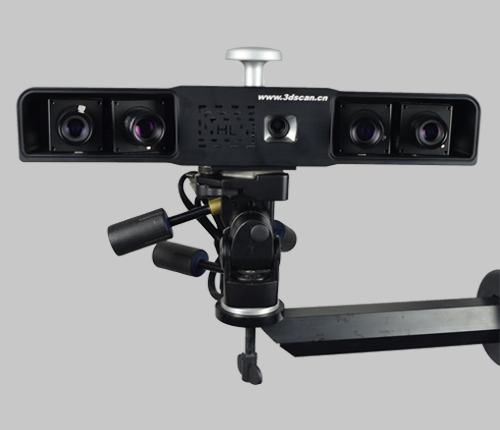

华朗三维工程师在获悉该公司具体情况后，使用华朗三维扫描仪HL-3DW和三维扫描仪HL-3DX的组合对其进行扫描，HL-3DW具有超大幅面扫描功能，非常适合大物件的扫描，机器非常稳定，整个扫描过程仅一个小时，精度达到0.05mm，而3DX可以精确的扫描那些孔位，完善核装置检测数据。
核装置点云数据
核装置STL数据
3、三维检测：
将获取的核装置三维数据导入检测软件中，可以迅速检测核装置 (CAD) 模型和产品的制造件之间的差异，能以直观易懂的图形比较结果来显示两者的差异。
核装置对比检测图
核装置对比检测图
核装置CAD图
核装置柱状分析图
核装置误差分析表
