某知名混凝土搅拌设备公司为了测试混凝土搅拌器水平轴孔工作后轴孔的同轴度（即变形度），提高产品的质量增加公司竞争力

面临问题|Practical problems

          1、混凝土搅拌器体型庞大（4米*3米*2.8米）、形状复杂，对三维扫描仪要求非常高

          2、扫描轴孔需进入混凝土搅拌器内部扫描，内部空间狭小，机器不好旋转

          3、新疆天气恶劣，温度低至零下二十几度，对机器运行也造成困难

解决方案|Holon solutions

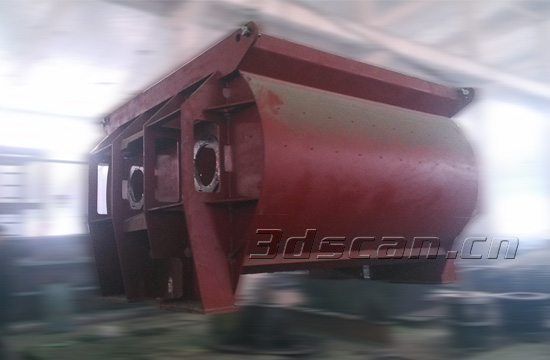

混凝土搅拌器外观

1、前期准备工作
         喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
         黏贴标志点：使获取的数据在扫描软件中进行定位拼接。

2、三维扫描

         某知名混凝土搅拌设备公司为了测试混凝土搅拌器水平轴孔工作后轴孔的同轴度（即变形度）。传统解决方式是由手工测量反复调试，粗略计算，即没有效率又没有精度，根本满足不了市场的要求，因此不得不寻求新的解决方法。华朗三维技术工程师使用华朗三维扫描仪HL-3DS+对其进行扫描，该机器非常适合大物件的扫描，机器非常稳定，整个扫描过程仅一个小时，精度达到0.05mm，远远超出客户预期的精度，不仅节省时间、人力，最重要的是帮客户在市场上挣得一席之地。

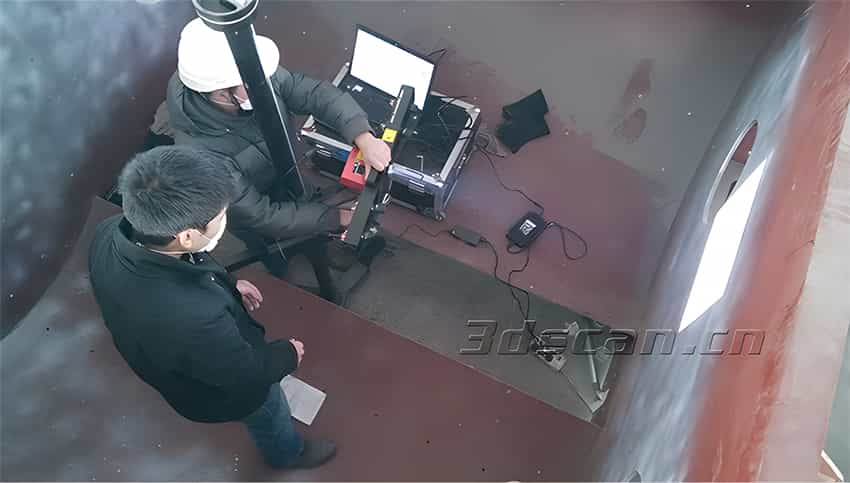

混凝土搅拌器内部扫描

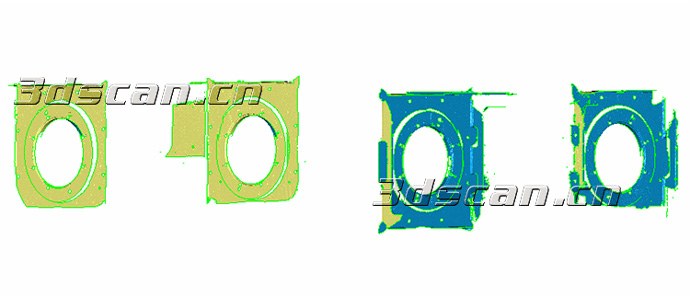

混凝土搅拌器水平轴孔三维数据

3、三维检测
         将获取的混凝土搅拌器水平轴孔三维数据导入检测软件中，可以迅速检测混凝土搅拌器水平轴孔 (CAD) 模型和产品的制造件之间的差异，能以直观易懂的图形比较结果来显示两者的差异，能够对混凝土搅拌器水平轴孔特征进行细致分析，同时还能捕捉并体现剖面的形位偏差。
