国内某知名水泵生产企业，希望通过三维扫描仪快速获取原有泵盖的外观数据，进行泵盖二次设计，加速新产品的开发，提高生产效率。

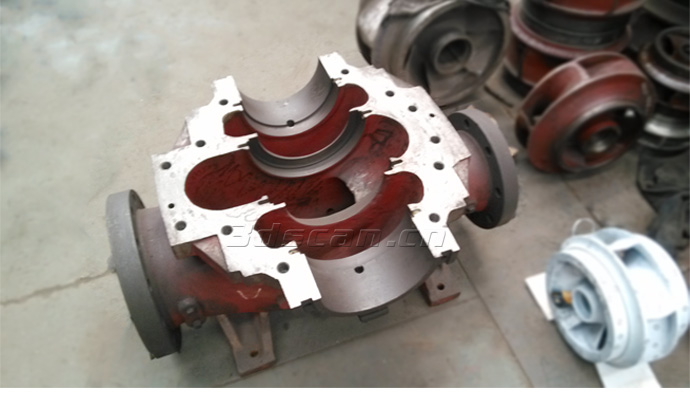

泵盖三维扫描现场图

面临问题|Practical problems

      1.泵盖表面曲率变化大，形状复杂，且变面凹槽，导致获取的三维数据量不完整，无法进行泵盖二次设计。
      2.传统的测量方法（如检具、治具、三坐标等）十分的繁琐、耗时，不能对泵盖进行准确、快速地测量。

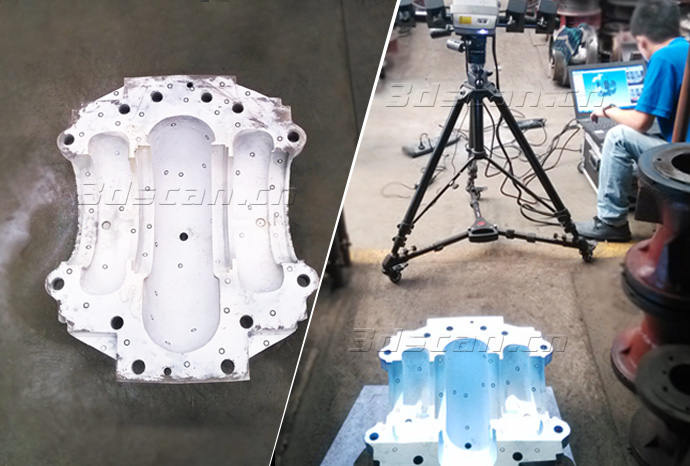

泵盖三维扫描现场

解决方案|Holon solutions

       泵盖是泵的组成部分，它与泵体等零件装配一起工作。属于盖体类零件，它的主要是连接其他零部件，并起支撑与密封紧固的作用。保证油泵正常工作，不漏油不与齿轮打齿。泵盖是铸件加工而成，泵盖与泵体接触端面要有较高精度要求，需对扫描泵盖三维数据，进行二次设计。

1、前期准备工作

     喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。

     黏贴标志点：使获取的数据在扫描软件中进行定位拼接。

2、三维扫描

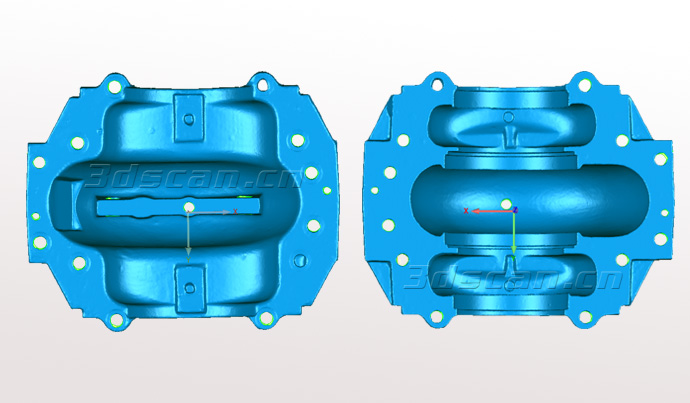

       三维扫描仪HL-3DS+扫描速度快，获取泵盖三维数据仅需15分钟，数据精度高。三维扫描仪HL-3DS+采用外插法多频相移光栅技术、编码点校准技术与全自动拼接等技术。 将泵盖扫描数据导入三维逆向软件中进行处理，处理后的数据导入设计软件中，进行泵盖的逆向设计。加速新产品的开发，提高企业生产效率。
