某著名手机制造公司因为手机精密冲压件生产质量不过关，极大的延误了手机的生产。手机制造公司希望快速，精确的获取手机精密冲压件三维数据，为二次设计手机精密冲压件以及质量检测提供数据支持。

面临问题|Practical problems

      1、手机精密冲压件需要配合电路板使用，对于冲压件上的孔位和卡槽位置精确度要求特别高。

      2、用传统的测量方法的获取手机精密冲压件数据量不足，无法进行二次设计以及产品的质量检测。

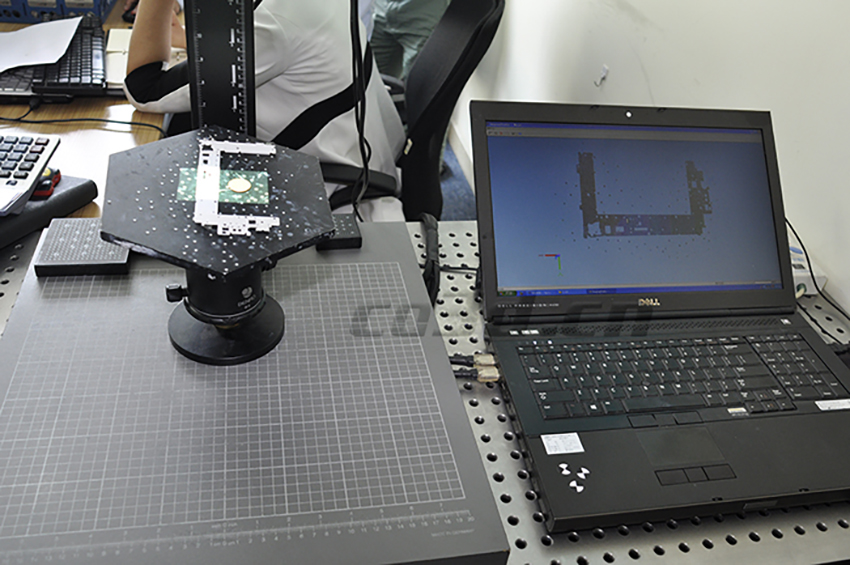

手机冲压件现场扫描图

       针对手机精密冲压件的一些特征，华朗三维工程师提出解决方案中使用：三维扫描仪HL-3DM（快速获取手机铝片高精度的三维数据）+逆向设计软件Geomagic Studio（将手机精密冲压件点云数据转换为三角网格面数据），进行手机精密冲压件的二次设计。

      1、前期准备工作：喷粉、贴点

       由于手机精密冲压件上面孔位较多，所以不适合在样件上面贴标志点，华朗三维工程师使用多角度三维扫描转台。把手机精密冲压件固定在转台上，然后在转台周围贴上标志点，这样不用在手机精密冲压件上贴标志点也可以实现数据自动拼接。

       2、三维扫描

       将手机精密冲压件固定在三维扫描转台上，转动转台，使三维扫描仪HL-3DM全方位的获取手机精密冲压件三维数据，仅需10分钟就能获取完整的三维数据，精度达到0.02mm。获取的手机精密冲压件点云数据密度大，细节特征还原性好，将三维数据导入逆向设计软件中，进行手机精密冲压件的二次设计。

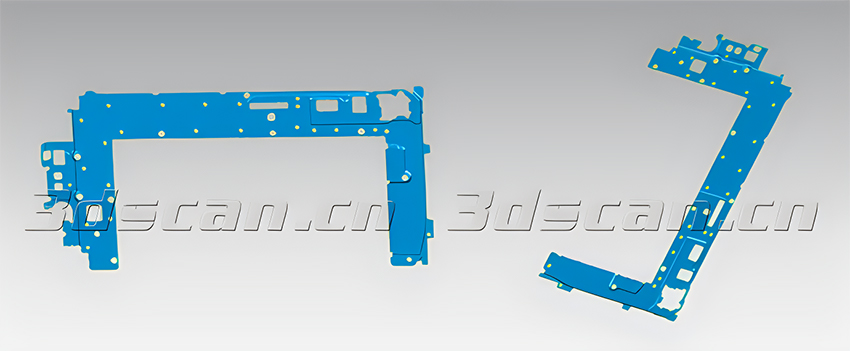

手机冲压件扫描数据图

手机冲压件扫描数据图
