汽车前端总成三维检测

2023-03-24 A+ A A-

           近年来,在美学原理设计和人机工程学的指引下,汽车车身、内外饰、零配件的设计已经愈发显得日新月异。有创意的设计直接营销到汽车的销售量,对汽车整体和局部进行产品质量检测,可以缩短研发周期、提高产品竞争力。

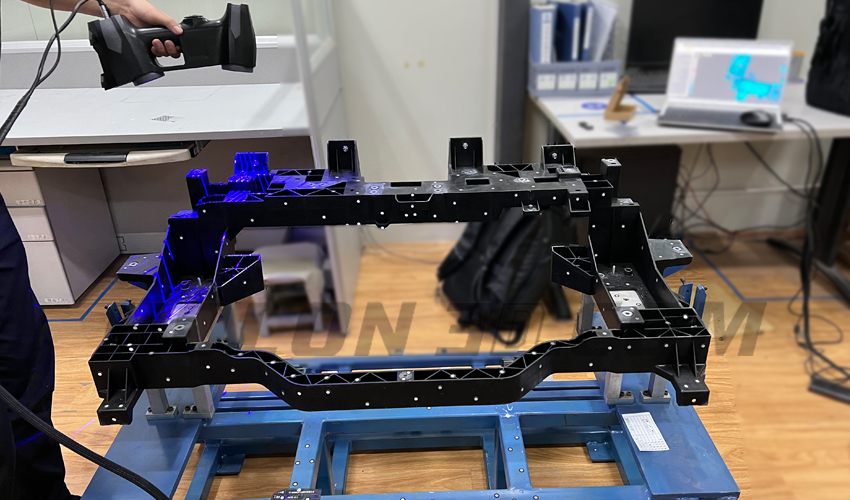

汽车前端总成扫描现场图

面临问题|Practical problems

(1)客户产品工件为黑色、深色表面,整体轮廓复杂,安装孔位较多;

(2)客户需要对前端总成进行安装孔位、整体型面等三维检测数据模型分析;

(3)客户产品工件较大,要求测量精度高,传统测量方法无法准确全面快速测量汽车零配件表面三维数据,对复杂轮廓及狭小死角部分缺少有效测量方案。

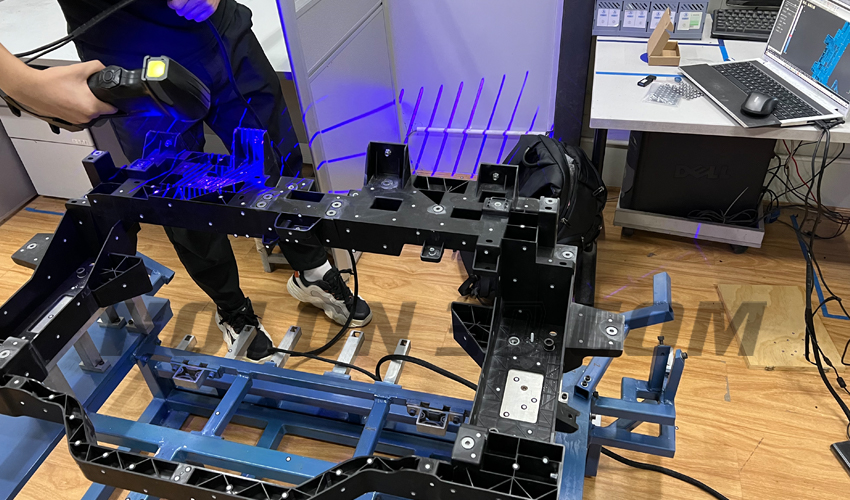

汽车前端总成扫描现场图

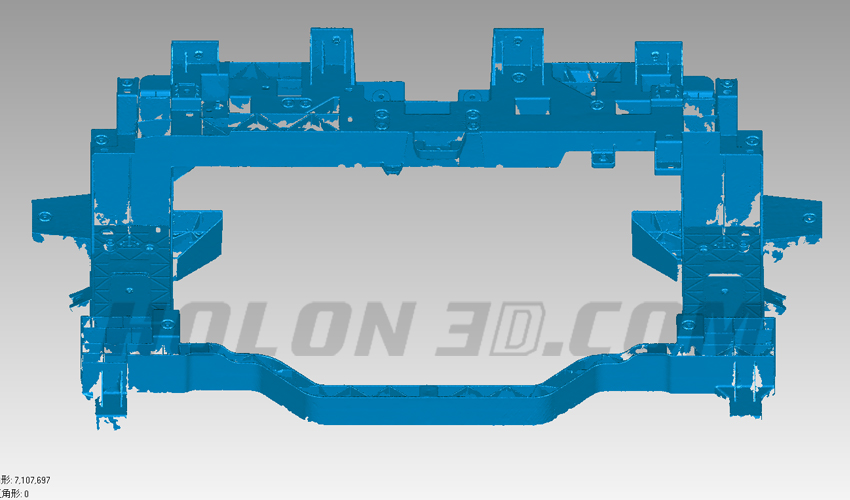

汽车前端总成STL数据图

解决方案|Holon solutions

(1)采用“ HOLON B71”可对汽车主副仪表板、全塑尾门、门板、保险杠、前端框架、轮罩、窗框等汽车内外饰产品工件进行360°全方位快速精确扫描,所见即所得;

(2)华朗三维扫描系统对环境光线及工件表面感光度适应性强,不用对被测物进行表面喷涂色差剂;

(3)扫描精度高,可大大提高工件检测效率,提高加工工艺与产品品质,缩短新产品开发周期;

(4)将扫描工件的三维数据导入到检测软件中与原始数模进行对比分析,快速得出模型分析报告。

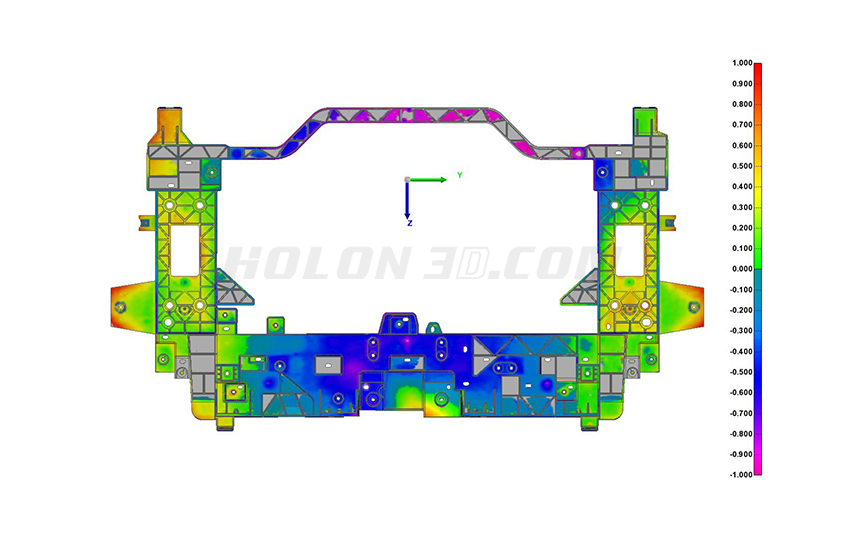

汽车前端总成对比检测图

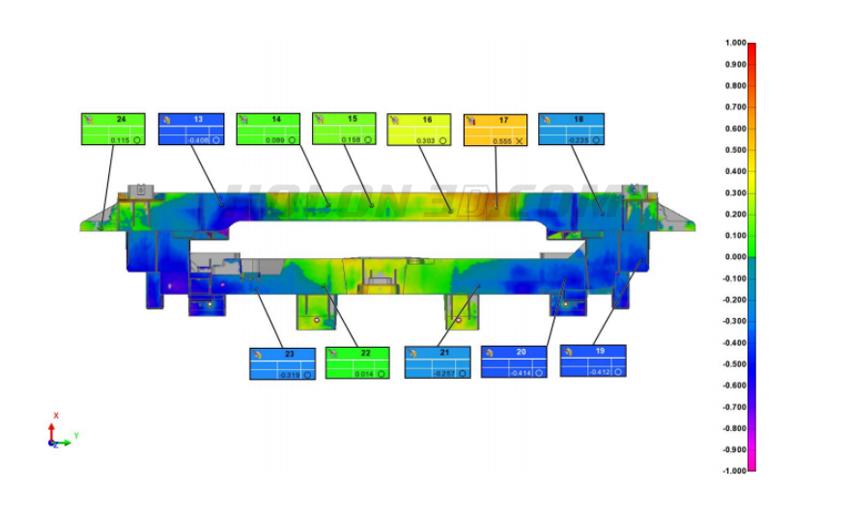

汽车前端总成侧边对比检测图

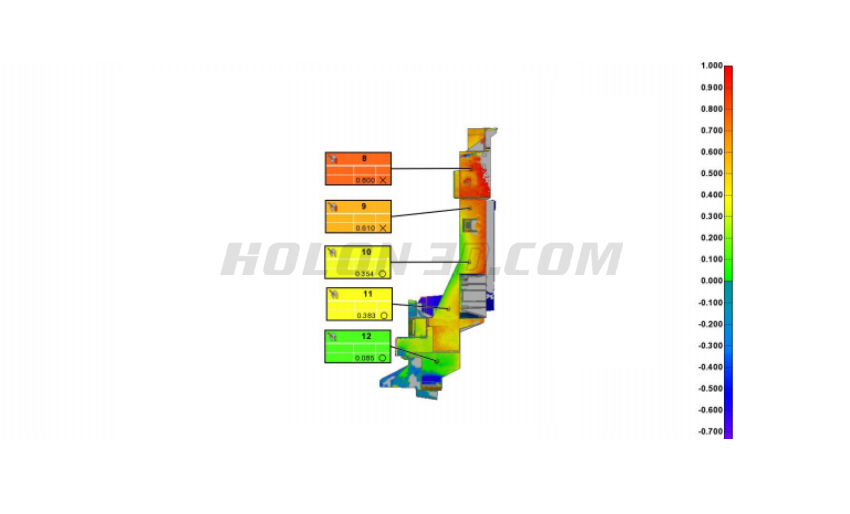

汽车前端总成侧边对比检测图
