高铁驾驶室三维检测

2022-07-06 A+ A A-

      对于动车组,动车组驾驶室是动车组的核心组成部件,尤其是驾驶室的控制台,是整个动车组的控制中心,控制台的面板上集成了大量的仪表、按钮、显示屏等,以便实时监测动车组的运行状况并对其加以控制;目的在于克服上述不足,提供一种能够反复多次拆装且装配精度高、效率高的高铁动车驾驶室。

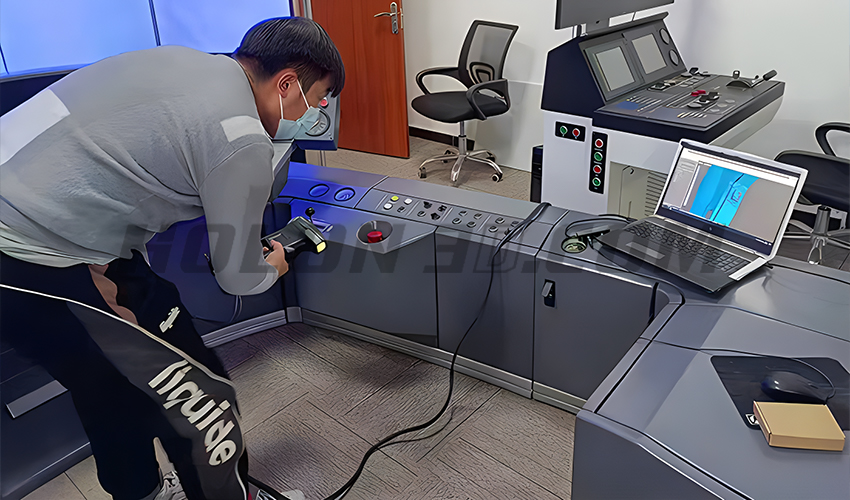

高铁驾驶室扫描现场图

面临问题|Practical problems

       动车驾驶舱扫描要求非常高,面板孔位多,曲面复杂,采用传统的测量方法比较困难,无法快速、精准得获取高铁驾驶舱的三维模型数据。

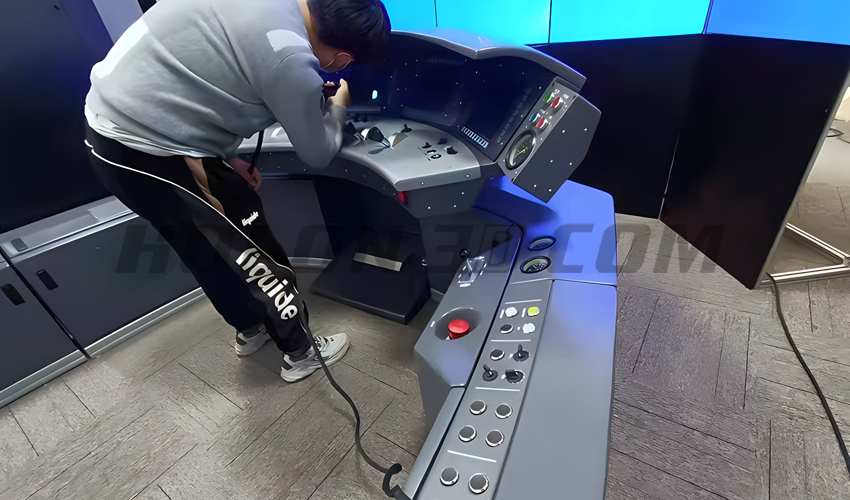

高铁驾驶室扫描现场图

解决方案|Holon solutions

       为有效控制三维扫描全局误差,华朗技术工程师提出解决方案中使用:手持式三维扫描仪HOLON B71获取动车驾驶舱三维数据,导入对比分析软件进行数据对比分析,查看是否合格,细节扫描处理效果好,提高了产品质量和检测的效率,也为后期产品开发提供了可参考数据。
      扫描设备:手持式三维扫描仪HOLON B71
      产品特点:
      1、外形小巧,重量轻(920g),携带、使用方便
      2、无需外接交流电源,开箱即用,不用标定
      3、采用角点测量,扫描速度更快
      4、使用独创的反光标记点,定位精度更高
      5、对扫描复杂形状物体(如:汽车及内饰件等)尤为擅长,效率高、效果好、无盲区

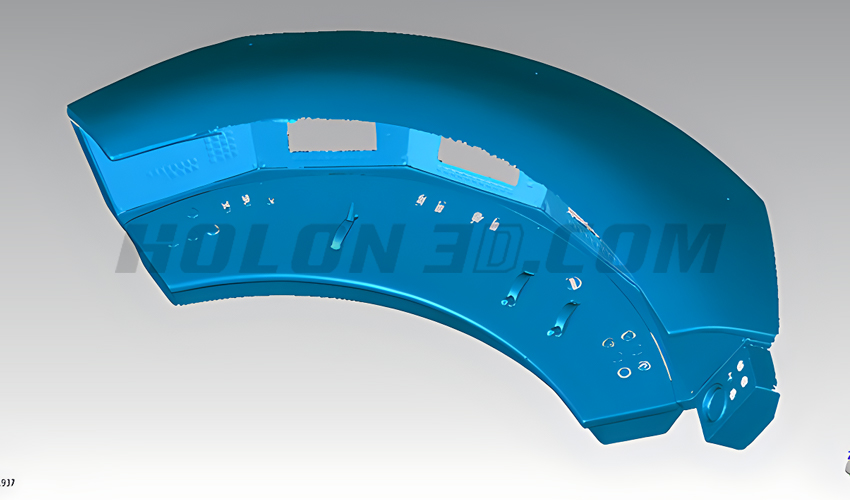

高铁驾驶室扫描STL数据图
