汽车车门的三维数据存档、三维检测、逆向设计
面临问题丨Practical problem
需要快速获取汽车车门的三维数字模型，检测汽车车门塑胶件的注塑形变及塑胶件与五金件的装配误差。但汽车车门的曲面颇多，形变较大，且各面凹槽形状各异，非常复杂，很难确定导致五金件和塑胶件装配间隙不均、塑胶件配合面高低偏差等问题。

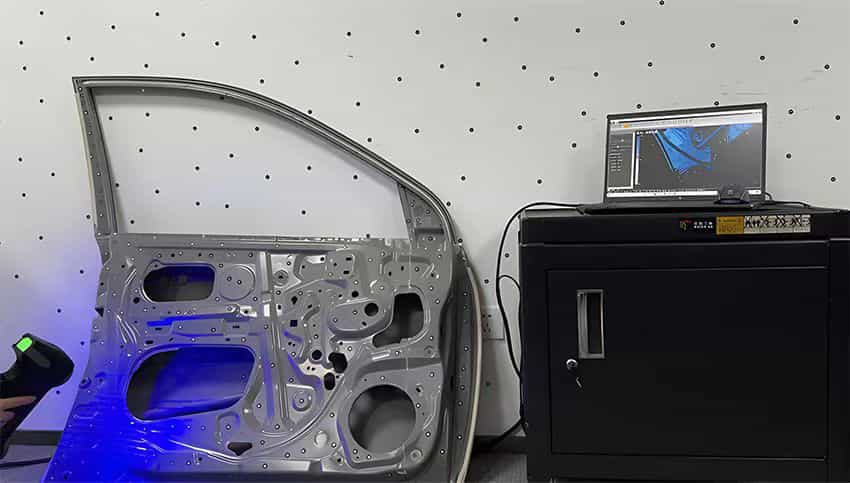

车门三维扫描
解决方案丨Holon solutions
手持式三维扫描仪（Holon-3DH-3M）是采用华朗三维独创的角点技术，能快速的对汽车门进行扫描，从而获得高精度的三维数据，原始模型装配图和实物装配扫描数据的比对分析检测，得出数模与点云对应边的边长，及装配位置是否吻合。还可以对扫描数据进行改型，所得数据可以导入逆向软件中进行后期处理，利用专业的建模软件进行二次设计。

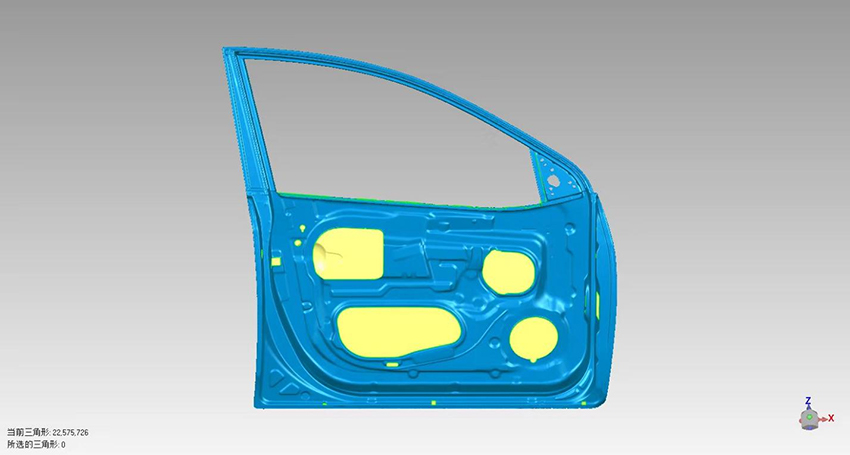

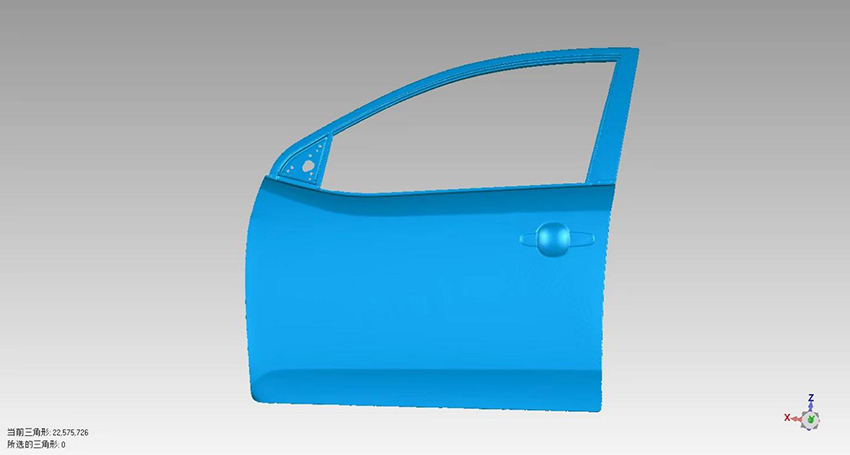

车门STL数据图
车门STL数据图

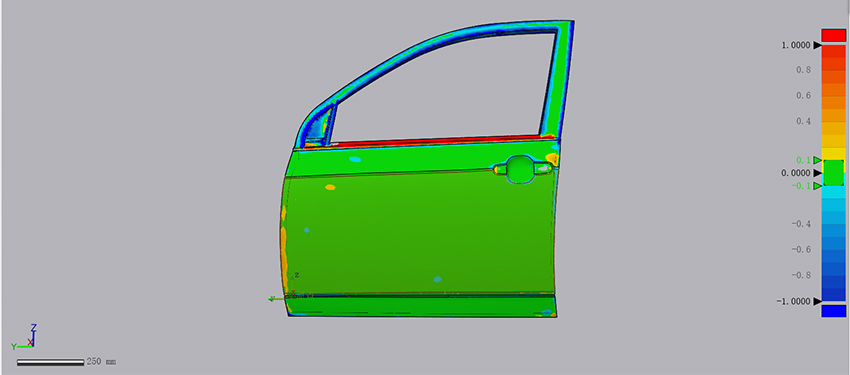

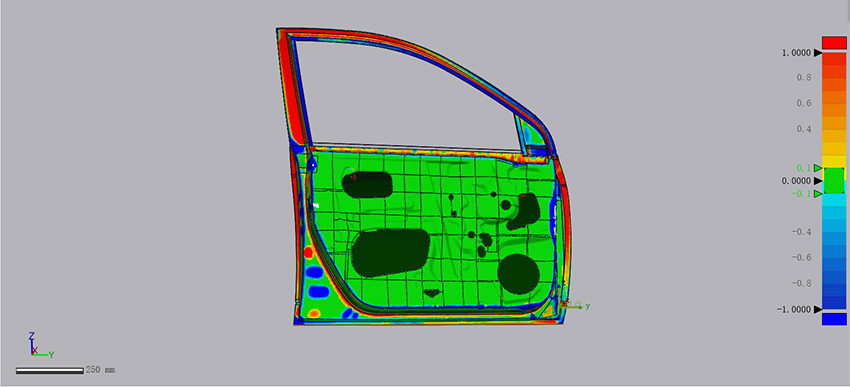

车门对比分析图
车门对比分析图
