上海某电梯设备有限公司委托华朗三维测量的这款电梯长度达18米，体型庞大。根据该公司实际情况，华朗工程师使用三维摄影测量系统HL-3DP，耗时仅一个小时，就获得了电梯的三维数据，精度达到0.25mm。

面临问题丨Practical problem

       1、电梯长度达18米，体型庞大，且电梯曲面多，结构复杂，测量难度较大。

       2、该电梯公司传统测量方式是手工测量，时间成本人力成本耗费太高，精度误差极大。

解决方案丨Holon solutions

       根据该公司实际情况，华朗三维工程师决定使用三维摄影测量系统HL-3DP来获取电梯的三维数据。三维摄影测量系统HL-3DP是以一架手持式的高分辨率（4288×2848）数字相机，对被测物拍摄数字相片，由2D数字相片影像的迭合，来获取被测物的3D坐标，而这项移动式的技术在对于撷取被测物的3D坐标、质量控制(Inspection)及变型分析(Deformation)上都能够有效的节省量测时间。

1、前期准备工作

       黏贴编码点：使三维摄影测量系统获取物件表面3D坐标值。

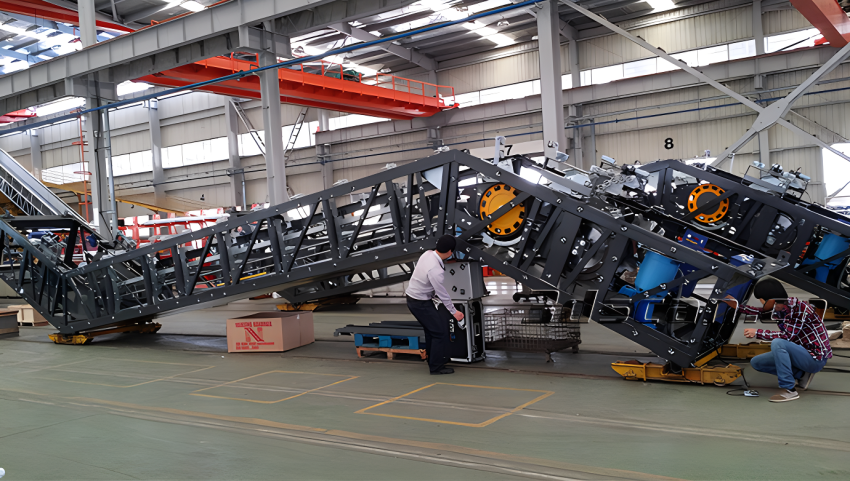

黏贴编码点

2、三维摄影测量
        所拍摄的电梯长度达18米，体型庞大，且电梯曲面多，结构复杂，测量难度较大。华朗工程师使用三维摄影测量系统（HL-3DP）拍摄电梯的多幅图像，通过三维测距方式，HOLON3DP软件自动的将这些影像结合起来经过运算之后，就可得到每一个编码点圆心的3D坐标，计算出物体表面关键信息点的3D坐标值。运用获取的三维数据，迅速检测电梯(CAD) 模型和产品之间的差异，清晰知晓电梯的质量，以使公司能及时对产品进行改进。

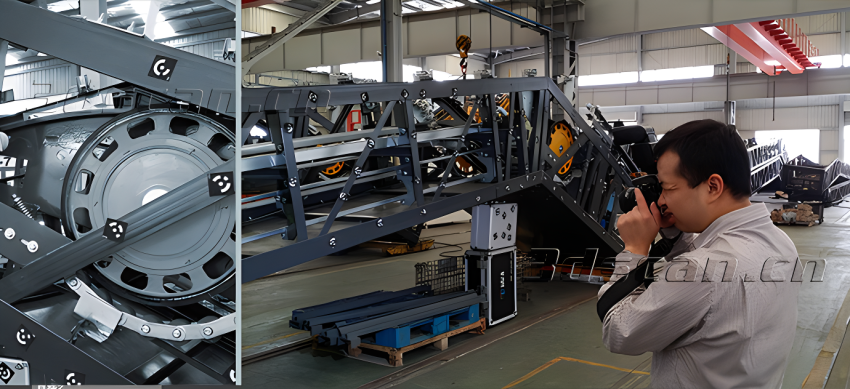

三维摄影测量现场

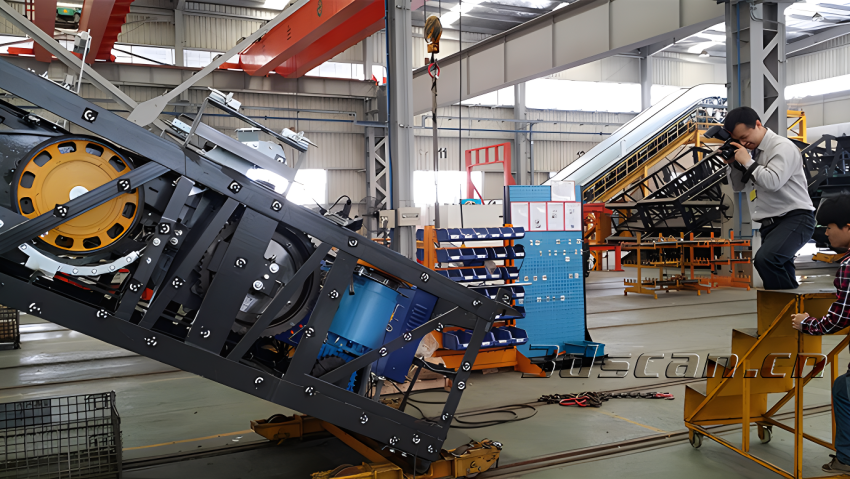

三维摄影测量现场

三维摄影测量数据
